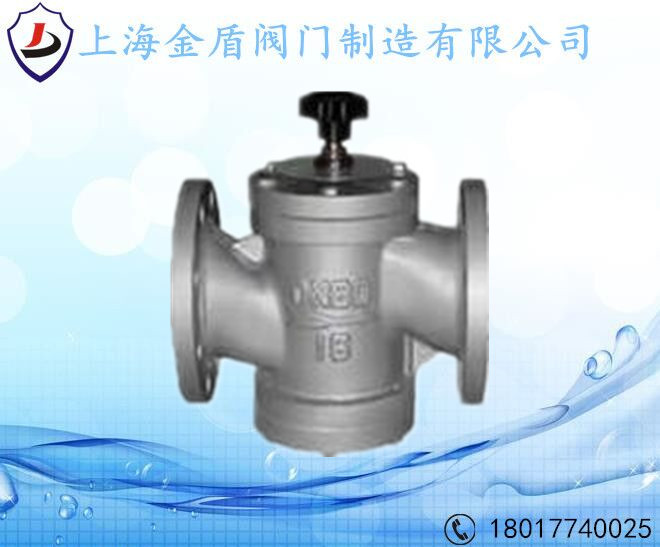

上海金盾消防阀门 GLDTPHF动态平衡阀 金盾平衡阀
动态平衡阀 用途
GLDTPHF型动态平衡阀，用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
动态平衡阀 特点
1、能使系统流量自动平衡在要求的设定值；
动态平衡阀 结构型式
该阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣，膜片和弹簧等组成，如右图所示：
动态平衡阀工作原理动态平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到某一位置时，即人为确定了“设定流量”，以及相对应的固定(P2-P3)值。当系统流量增大时，(P2-P3)的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之亦然。
主要外型尺寸及性能参数
DN
L
D
D1
N-d
H1
H2
流量控制范围
15
110
JS螺纹连接
72
70
0.1～1
20
110
72
70
0.1～1.5
25
115
81
74
0.2～2
32
160
135
100
4-18
110
70
0.5～d
40
200
14
110
4-18
125
110
1～6
50
215
160
125
4-18
120
115
2～10
65
230
180
145
4-18
138
120
3～15
80
275
195
160
8-18
150
146
5～25
100
290
215
180
8-18
172
165
10～35
125
310
245
210
8-18
183
208
15～50
150
350
280
240
8-22
200
205
30～80
200
430
335
295
12-22
230
295
40～180
250
520
405
355
12-26
255
345
100～300
300
635
460
410
12-26
357
430
150～500
350
670
520
470
16-26
372
495
200～700
动态平衡阀产品设计选型
2、能自动消除水系统中因各种因素引起的水力失调现象，保持用户所需流量，克服“冷热不均”，提高供热，空调的室温合格率；
3、能有效地克服“大流量，小温差”的不良运行方式，提高系统能效，实现经济运行。
m3／h
1、一般在管网大的分支点，热入口，室内立管皆应设计、安装动态平衡阀，以提高系统调节性能。
2、选用时可参考（主要外型尺寸及性能参数表）和（自力式平衡阀选型图），设计流量应选在图中的涂黑部分。
3、动态平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。
4、最高使用温度100℃，公称压力1.6MPa。
5、适用压差范围：20～300Kpa。当系统流体工作压差超过300Kpa 时，为防止产生噪音，应采取措施将多余的压差消耗掉。
6、动态平衡阀不具备关断功能，根据需要应另设关断阀门。
7、选用DN15～DN25 口径的动态平衡阀，须注明连接方式。
