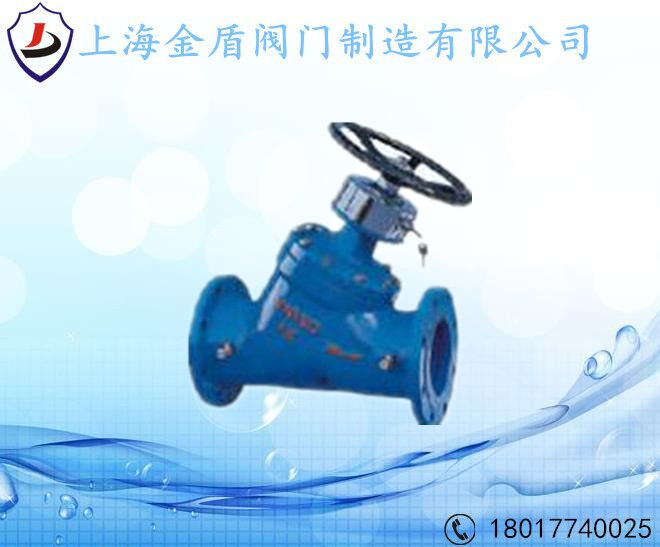

上海金盾消防阀门 SP45F数字锁定平衡阀 金盾平衡阀
一、SP45F、SP15F型数字锁定平衡阀概述
SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
二、SP45F、SP15F型数字锁定平衡阀 主要技术参数
型号
SP15F-10/16
SP45-10/16
备注
试验压力
1.5(MPa) 2.4(MPa)
需要耐腐蚀、高压、高温的阀门，可面议预定。
工作压力
1.0(MPa) 1.6(MPa)
工作温度
≤120℃
适用介质
水、蒸汽、油品
特性曲线
等百分比
安装使用范围
管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉
三、SP45F、SP15F型数字锁定平衡阀 SP15F型主要外形及连接尺寸
DN
ZG
L
S
H
重量kg
15
1/2"
100
27
128
1
20
3/4"
115
33
128
1.5
25
1"
125
46
130
1.8
32
5/4"
140
55
150
2
40
3/2"
160
55
187
2.5
四、SP45F、SP15F型数字锁定平衡阀 SP45F-10/16型主要外形尺寸
DN
L
H
32
180
230
40
200
242
50
230
250
65
290
260
80
310
329
100
350
340
125
400
424
150
480
454
200
550
517
250
622
573
300
698
617
350
787
705
五、SP45F、SP15F型数字锁定平衡阀 注意事项
1、SP45F平衡阀具备流量调节和测量功能，为使流往阀门前后的水流稳定，保证测量精度，建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向，切勿装反。
3、由于阀塞为锥型，在小开度时容易挤住杂物，安装时要把阀门关到0位，以免掉进杂质。冲流管道时要把阀门开至100%，以免堵塞。
4、当关断阀门时，刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄，同时顺时针方向旋转钥匙，直到手柄不能转动为止。
6、需改变开度，先用钥匙开锁，再转动手轮，调到所需开度，用钥匙锁定。
