上海金盾消防阀门 ZLF自力式流量平衡阀 金盾平衡阀 金盾阀

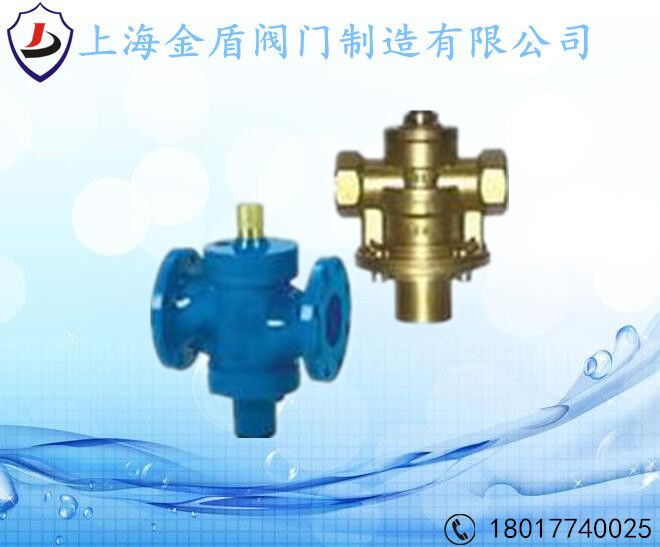

一、ZLF自力式流量平衡阀概述
ZLF自力式流量平衡阀，是一种利用介质本身的压力变化来进行自我调控，从而保持流经该被控系统流量不变的阀门，ZLF自力式平衡阀具有流量指示，可在线调节，适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节，可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确，操作简单，运作平稳，性能可靠，使用寿命长。
二、LSF自力式流量平衡阀主要技术参数
公称压力(MPa)
壳体试验压力(MPa)
适用温度
适用介质
1.6
2.4
≤100℃
水、油等非腐蚀性液体
三、ZLF自力式流量平衡阀 主要连接尺寸
公称通径
尺寸(mm)
流量控制范围
L
H1
H2
15
110
122
70
0.1～1
20
110
122
70
0.1～1.5
25
115
137
74
0.2～2
32
160
182
91
0.5～4
40
200
191
147
1～6
50
215
197
147
2～10
65
230
205
154
3～15
80
275
259
181
5～25
100
290
268
211
10～35
125
315
334
227
15～50
150
350
357
260
30～80
200
430
407
303
40～180
250
520
452
367
100～300
300
635
486
430
150～500
350
670
555
495
200～700
四、工作原理
自力式流量平衡阀由自动平衡阀组和手动调节阀组两部分组成。系统流体的工作压力为P1，手动调节阀组前后压力分别为P2、P3。当手动调节阀组调到某一位置时，即人为确定了“设定流量”，以及相对应的固定P2-P3值，当系统流量增大时P2-P3的实际值超过了允许的给定值，此时自动平衡阀组就会缩小，直到流量重新维持到设定流量。
五、注意事项
1、阀体上箭头为流通方向，切勿装反。
2、可垂直安装亦可水平安装。
3、该阀可安装在供水、回水管上，当系统流体工作压力超过散热器允许工作压力时，建议安装在供水管网上，此阀不具备关断功能。
4、如因堵塞出现流量减少，应将设定值调到最大，待故障排除后，重新调到原设定值。
5、流量设定方法，用扳手旋转阀杆，设定应用的流量数字，再用钥匙销定旋转阀瓣即可。
6、藏放、应善保管、避免雨淋、存放干燥处。
(mm)
m3/h
