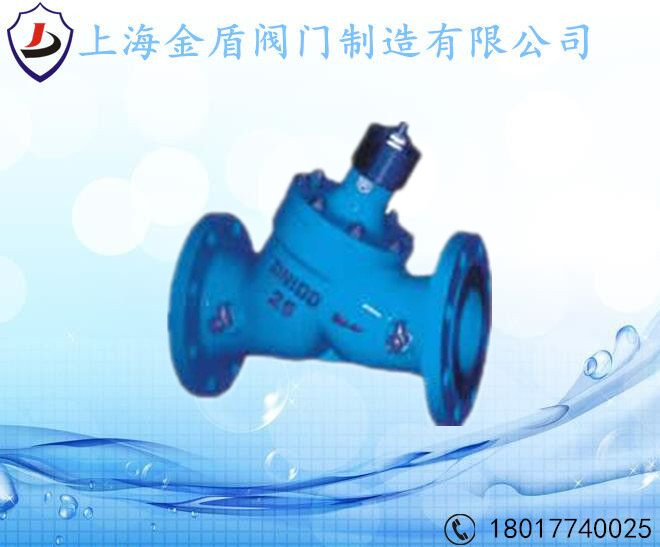

上海金盾消防阀门 JHL41X多功能三合一止回阀 金盾止回阀
多功能三合一止回阀概述：
1 、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
多功能三合一止回阀结构及工作原理： 三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
多功能三合一止回阀主要外形尺寸：
公称通径
安装方式
阀长
法兰直径
开启高度
螺栓孔中心距
螺栓孔数＊直径
重量
50
法兰连接
230
160
210
125
4*18
16
65
290
180
250
145
4*18
24
80
310
195
290
160
8*18
35
100
350
215
320
180
8*18
50
125
400
245
380
210
8*18
72
150
480
280
420
240
8*23
98
200
550
335
500
195
12*23
150
250
620
405
680
355
12*25
230
300
700
460
730
410
12*25
390
350
787
520
830
470
16*25
500
2 、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
3 、通过调节开度，可以调节泵的输出量。
4 、装有指示器，可以用眼睛确认阀门的开启度。
5 、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
6 、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
7 、可节约水量的设备材料和费用，缩小安装空间。
8 、由于形状和结构高等成流线型，因而压降很小。
9 、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
10 、水平管道，垂直管道上均可安装。
DN
L(mm)
(mm)
H(mm)
(mm)
kg
