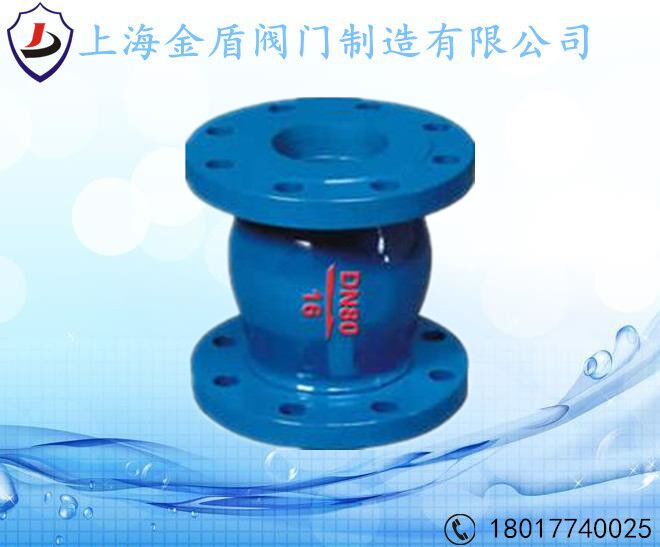

上海金盾消防阀门 HC42X静音止回阀 金盾止回阀
HC42X静音止回阀概述
本公司生产的DRVZ型静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
主要技术参数
型号
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公称压力
PN1.0MPa
PN1.5MPa
PN2.5MPa
公称通径
DN50～DN300(mm)
最高工作压力
1.0MPa
1.6MPa
2.5MPa
密封试验压力
1.1MPa
1.76MPa
2.75MPa
壳体试验压务
1.5MPa
2.4MPa
3.75MPa
静音式止回阀主要零部件
零件名称
材料
阀体、导流体
灰铸铁、球墨铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或铬不锈钢
弹簧
不锈钢
主要连接尺寸(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
公称通径(mm)
L(mm)
50
120
65
150
80
180
100
240
125
300
150
350
200
450
250
500
300
550
350
575
400
600
450
650
500
700
