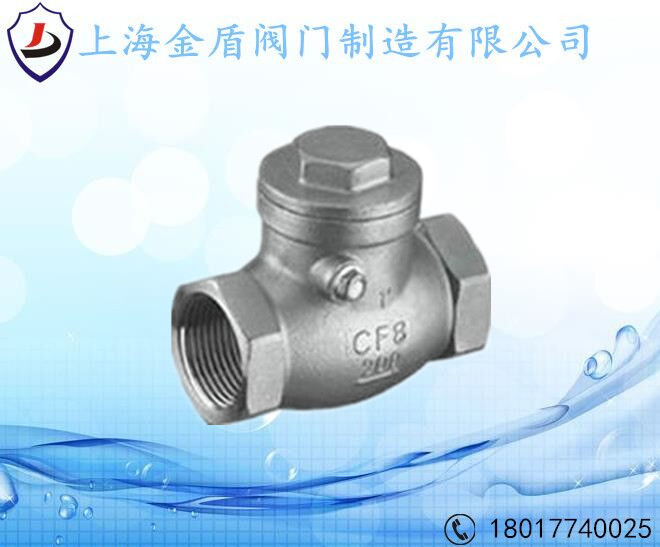

上海金盾消防阀门 H11W不锈钢内螺纹止回阀 金盾止回阀
一、不锈钢内螺纹止回阀 概述
不锈钢螺纹旋启式止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。 止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀适用介质为：水、油品、蒸汽、酸性介质等。
二、不锈钢内螺纹止回阀 主要零件材料
序号NO.
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
摇杆插销
不锈钢316/304
4
阀瓣
不锈钢CF8M/CF8
5
螺塞
不锈钢316/304
6
螺塞垫片
聚四氟乙烯PTFE
三、不锈钢内螺纹止回阀 性能规范
公称压力
PN
1.6, 2.5, 4.0, 6.4
MPa
强度试验压力
PT
2.4, 3.8, 6.0, 7.6
低压气密封试验压力
0.6
高压气密封试验压力
2.0, 3.0, 4.8, 7.6
适用介质
h14W-(16-64)C
h14W-(16-64)P
h14W-(16-64)R
水、油品、汽
硝酸类
醋酸类
适用温度
-40～180
四、不锈钢内螺纹止回阀 主要连接尺寸及重量
SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
A
15
20
25
32
40
50
65
80
H
42
51
60
67
75
81
93
104
L
65
80
90
105
120
140
180
200
重量WT(kg)
310
445
680
1040
1490
2020
