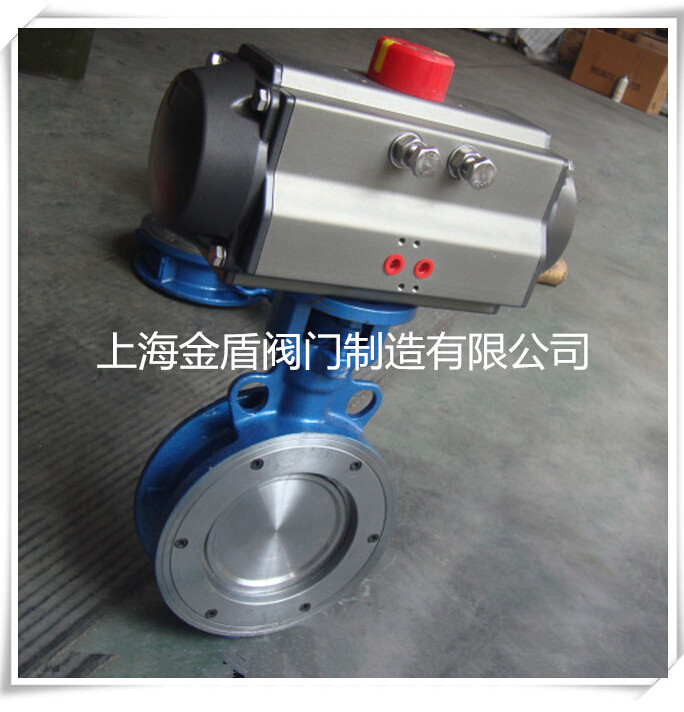

D671X对夹式气动蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
标准参数表
公称通径
50mm~1200mm
法兰标准
ISO7005-2 1988
最大工作压力
1.6MPa
壳体试验压力
1.5 倍工作压力
密封试验压力
1.1 倍工作压力
工作温度范围
NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度
NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料
( 见《可选材料表》部分 )
结构尺寸
ISO5752-88
驱动型式
手柄
50mm~300mm
蜗轮
50mm~1200mm
气动
50mm~1200mm
电动
50mm~1200mm
表面处理
环氧聚酯涂料 、 尼龙 11 、 烤漆
采标目录
项目名称
采用标准
可选标准
设计制造验收
GB/T12238-1989
ISO/DIN10631-91
阀门结构长度
GB/T12221-1989
ISO5752-88
阀门法兰连接
GB9113-1988
ISO7005. 2
阀门检验
GB/T13927-1992
ISO/DIN5208-87
阀门标志
GB12220-1989
ISO5209-87
驱动装置连接
GB12223-1989
ISO/DIN5211-89
阀门供货要求
GB/T12252
————
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
可选材料
主要零部件
材质
适用规格
主要零部件
材质
适用规格
阀体
球墨铸铁
灰铸铁
铸钢
不锈钢
50mm~1200mm
50mm~1200mm
50mm~300mm
50mm~300mm
阀杆
不锈钢 410
不锈钢 316
不锈钢 304
碳钢镀镍磷
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
阀板
不锈钢 CF8
不锈钢 CF8M
球墨铸铁镀镍磷
球墨铸铁覆尼龙
50mm~600mm
50mm~600mm
50mm~1200mm
50mm~1200mm
阀座
丁腈橡胶 NBR
乙丙橡胶 EPDM
氟橡胶 VITON
硅橡胶 SEP
耐热 EPDM
耐磨 EPDM
PTFE
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~1200mm
50mm~600mm
密封副适用介质， 温度推荐
密封副材质
适用温度
介质类型及适用程度
突出特性
淡水
海
水
盐
类
强
碱
弱
碱
强
酸
弱
酸
天
然
气
醇
类
空
气
蒸
汽
油
类
食
品
阀座
丁腈
-12oC~82oC
A
A
A
B
A
D
B
A
C
A
D
A
B
耐油
三元乙丙
-35oC~135oC
A
A
A
A
A
C
A
B
B
A
A
C
A
耐老化
耐腐蚀三元乙丙
-35oC~160oC
A
A
A
A
A
A
A
B
B
A
A
C
A
耐腐蚀 、 耐老化
氟橡胶
-23oC~135oC
A
A
A
A
A
C
A
A
C
A
A
A
A
耐高温 、 耐腐蚀
聚四氟乙烯
-10oC~150oC
A
A
A
C
A
A
A
A
A
A
A
A
A
耐腐蚀 、 耐高温
蝶板
球铁电镀
-30oC~350oC
B
D
C
D
C
D
C
B
A
B
A
A
C
耐热
球铁尼龙覆层
-30oC~100oC
A
A
A
A
A
D
A
A
C
A
D
A
A
抗蚀 、 耐磨
铝青铜
-273oC~232oC
A
B
C
D
C
D
B
A
A
A
A
A
C
耐热 、 耐腐蚀
不锈钢
-268oC~316oC
A
B
C
C
B
C
A
A
A
A
A
A
A
耐高温 、 耐腐蚀
A 非常适用 B 适用 C 有限适用 D 不适用
连接尺寸
公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
315
180
65
110
4-14
125
4-18
125
4-18
65
21/2
46
70
330
180
65
130
4-14
145
4-18
145
4-18
80
3
46
83
390
245
72
150
4-18
160
8-18
160
8-18
100
4
52
105
431
240
72
170
4-18
180
8-18
180
8-18
125
5
56
115
455
240
72
200
8-18
210
8-18
210
8-18
150
6
56
137
626
350
93
225
8-18
240
8-22
240
8-22
200
8
60
164
720
350
93
280
8-18
295
8-22
295
12-22
250
10
68
206
800
550
350
335
12-18
350
12-22
355
12-26
300
12
78
230
860
600
350
395
12-22
400
12-22
410
12-26
350
14
78
248
883
600
350
445
12-22
460
16-22
470
16-26
400
16
102
289
972
600
350
495
16-22
515
16-26
525
16-30
450
18
114
320
1043
750
380
550
16-22
565
20-26
585
20-30
500
20
127
343
1098
750
380
600
20-22
620
20-26
650
20-33
600
24
154
413
1236
750
380
705
20-26
725
20-30
770
20-36
700
28
165
478
1431
750
380
810
24-26
840
24-30
840
24-36
800
32
190
525
1488
750
380
920
24-30
950
24-33
950
24-39
900
36
203
620
1615
1250
380
1020
24-30
1050
28-33
1050
28-39
1000
40
216
725
1765
1500
580
1120
28-30
1160
28-36
1170
28-42
1200
48
254
780
1976
1500
580
1340
32-33
1380
32-39
1390
32-48
