玻璃钢防腐工程优点：

玻璃钢防腐衬里具有长期耐水浸泡、透水率低、粘接性强、耐水压强度高、耐酸碱腐蚀、防腐防霉、无害、使用寿命长、施工简便、无需保护层等优点。

玻璃钢防腐防水工艺做法：

1.环氧树脂、乙烯基树脂、不饱和树脂玻璃钢防腐内衬：采用树脂加玻璃纤维布制作成防腐防水衬层。具体玻璃钢防腐做法包括一布三油（也称为一布三涂、一布三胶）、二布四油（涂、胶）、三布五油（涂、胶）、四布六油（涂、胶）、五布七油（涂、胶）、六布八油（涂、胶）、七布九油（涂、胶）、八布十油（涂、胶）、九布十一油（涂、胶）、十布十二油（涂、胶）等（依此类推，油、涂、胶比布多二遍）。

玻璃钢防腐适用范围

要求防强酸﹑强碱化学溶剂腐蚀的混泥土处理池、水沟、地面及墙面；各种钢制容器；各种金属类设备基础表面等的防腐施工。广泛适用于医药、化工、机械、轻工业、电子、电厂、电池厂、电镀厂、铝材厂、冶金厂等行业的耐酸、碱、盐的车间、仓库、储槽、墙、地面、污水处理池等设施。

穗兴堵漏实行全方位，多层次的责任承包，从而调动一切积极因素，以质优价廉，工期短，诚实守信的良好形象，热诚期待您的来电。

在污废水处理池中，由于污废水中含有大量的腐蚀性介质，如含有废酸、氧化性化学品等，对以混凝土为基础的处理池其腐蚀性是较大，未经防腐蚀处理的砼处理池。

涂刷底漆：基层检查清理达到要求后应立即进行环氧底漆涂刷。底漆的涂刷应先对拐角、夹缝、麻孔及不平之处进行预涂，整体使基层完全渗透底漆。

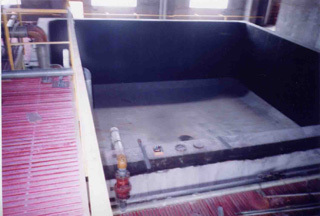

玻璃钢防护

⑴ 基层处理要求

钢基层喷砂除锈需达到Sa2级（无可见的油脂、污垢、氧化皮、铁锈和油漆等附着物，其残留物是牢固附着的）；动力除锈需达到St2级（无可见的油脂、污垢，并且没有附着不牢的氧化皮、铁锈和油漆等附着物）。

水泥砂浆或混凝土基层，必须坚固、密实、平整，坡度和强度符合设计要求，不应有起砂、起壳、裂缝、蜂窝、麻面等现象；平整度用2m直尺检查时，允许空隙不大于5mm；含水率在20mm厚度不大于6%，本方案采用湿固化配方可不受此限制；施工前，应将表面的浮灰、水泥渣及疏松部位清理干净；已被油脂和化学品污染的表面，须进行预处理。

⑵ 玻璃钢防腐层：防腐层设计为：二底油、三布六油、 二面油、一砂（地面增加一砂防滑）工艺。底料应用环氧树脂稀油二道，使胶料湿润钢基层，或渗入水泥砂浆可达5mm，驱走水泥砂浆内的空气，提高了强度，与基层的接合得到保证。在衬布前，先刷喷一道环氧呋喃胺树脂胶料，铺平玻璃布、无气泡和空鼓后，再刷喷一道环氧呋喃胺树脂胶料，依此完成三布铺衬。面料为富树脂层，是耐蚀性关键部位，须饱满、无针孔、光泽亮丽。

⑶ 原材料质量技术标准： 环氧树脂E44、呋喃胺树脂F30、固化剂T31、三聚磷酸铝APW-1、活性稀释剂690、硅烷偶联剂KH-550、底碱或中碱玻璃布δ0.2mm×8×8／12×12、石墨粉或铸石粉等填料，均需符号规范要求。

公司通过多年的堵漏经验，研发新型注浆材料适用于地下人防、隧道、桥梁、水池、岩基、地缆沟、污水池伸缩缝、断裂缝、交接缝防水堵漏、地下室堵漏、沉井堵漏、电梯井防渗堵漏、涵洞防水堵漏、公路隧道、铁路隧道。

具体施工程序为三布五油，即底涂一遍待凝固后再刷一遍环氧，玻璃布一层，中涂一遍、玻璃布一层、中涂一遍、玻璃布一层最后再刷环氧一便封面即可。

防腐防酸：玻璃钢防腐、环氧树脂防腐、玻璃鳞片防腐、花岗岩防腐、衬胶防腐、耐酸砖防腐、PE/PO防腐衬里，生活水池、酸碱池、污水池、废水站、油罐、粉箱、管道、酸洗槽等的防腐工程，耐酸、碱、盐的车间、仓库、储槽、池墙、地面、污水处理等防腐工程。

施工方案

1、除锈或水泥砂浆基层打磨： 为保证防护层的质量，保证防护层与底材的结合力，应控制磨料的颗粒形状、硬度、压缩空气的压力以及喷射角度，使基层表面粗糙度达到40～70μm；水泥砂浆基层用电动钢丝刷打磨后，用软毛刷或压缩空气清理干净。

2、喷刷底层环氧树脂胶料： 水泥砂浆基层经处理后，应尽早喷刷底层胶料，已免二次粘污；钢基层经处理后，8小时内开始喷刷底层胶料。底层胶料喷刷间隔24小时以上，喷刷时应均匀，不得漏涂、流挂等缺陷，配制好的环氧树脂胶料需在40分钟内用完。

3、衬布： 底层胶料经24小时固化后，在基层上均匀喷刷一道环氧呋喃胺树脂衬布胶料，随即衬上一层玻璃布，玻璃布必须贴实，使胶料浸入布的纤维内，并赶净气泡，随后再喷刷一道衬布胶料，胶料应饱满。如此反复，达到层数和厚度。配制好的衬布胶料须在60分钟内用完，同层布搭接在50mm以上，上下层布错开50mm以上。

4、富树脂的面层胶料： 衬布料经24小时自然固化后，均匀喷刷面层环氧呋喃胺面层胶料，带第一层硬化后再喷刷第二层面层胶料配制好的面层胶料也须在60分钟内用完。

5、一砂： 若为地面须增加防滑功能时，在第二层面层胶料喷刷完时，立即匀撒一层细石英砂，经自然沉降并为胶料浸润后即可。
