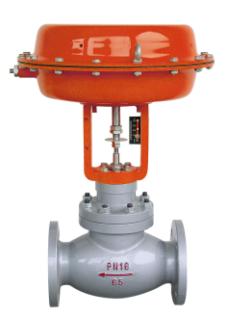

ZXM型新系列气动薄膜套筒调节阀
产品名称：气动薄膜套筒调节阀
产品型号：ZXM型
特点：
技术参数
公称通径 DN(mm ）
20
25
32
40
50
65
80
100
125
150
200
额定流量系数
Kv
直线
6.9
11
17.4
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
额定行程 L(mm)
16
25
40
60
膜片有效面积 Ae(cm 2 )
280
400
600
1000
信号范围 Pr(kPa)
20 ～ 100 、 40 ～ 200
气源压力 Ps(MPa)
0.14 、 0.25
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座不平衡型： IV 级 软阀座： VI 级
公称压力 PN(MPa)
1.0 、 1.6 、 4.0 、 6.4
工作温度 t
( ℃ )
常温型
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散热型
-40 ～ 450 、 -60 ～ 450
高温型
300 ～ 560
低温型
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
*本产品性能指标贯彻GB/T4213-92标准 ◆标准型、散热型、高温型外形尺寸表
公称通径
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
498
L
PN16 ， 40
150
160
180
200
230
290
310
350
400
480
600
PN64
230
230
260
260
300
340
380
430
500
550
650
H 1
PN16
52.5
57.5
70
75
82.5
92.5
100
110
125
142.5
170
PN40
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
PN64
65
70
77.5
85
90
102.5
107.5
125
147.5
172.5
207.5
H
标准型
PN16
429
438
474
477
502
626
662
687
836
896
987
PN40
429
438
474
477
502
626
662
695
845
896
1000
PN64
456
468
511
525
535
663
673
705
868
958
1260
散热高温型
570
570
610
610
630
730
810
820
960
1090
1180
*散热、高温型高度(H)为PN16的数值 **夹套型高度H1及H均增加15％ ◆波纹管密封型外形尺寸表 单位：mm
公称通径
20
25
32
40
50
65
80
100
125
150
200
A
282
308
394
498
L
150
160
180
200
230
290
310
350
400
480
600
H 1
52.5
57.5
70
75
82.5
92.5
100
117.5
135
150
187.5
H 波纹管型
499
511
560
617
620
710
767
792.5
870
1057.5
1087.5
规格重量
公称通径
20
25
32
40
50
65
80
100
125
150
200
标准型
PN16
16
17
19
21
23
35
48
57
64
70
90
PN40
16
17
19
21
23
35
48
60
67
74
95
PN64
20
21
25
30
33
44
71
91
100
115
145
散热高温型
17
18
20
22
25
36
51
60
62
74
95
波纹管型
20
21
25
30
33
48
71
91
102
115
145
低温型
20
21
23
26
28
42
58
69
77
84
108
本表中散热高温型的重量以PN16为依据，低温型以PN40为依据
1、安全，不用采取防爆措施
2、控制简单、反应速度快
.jpg)
