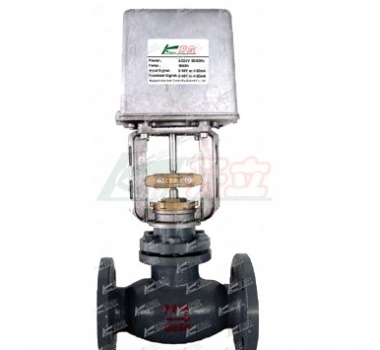

KL9F2T-4X 电动单座调节阀
产品名称：电动单座调节阀
产品型号：KL9F2T-4X
一、 适用范围
该调节阀是在吸收国外先进技术的基础上制作符合IEC国际标准的产品。该调节阀适用于空调、制冷、采暖等楼宇自动控制系统，同时，也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。在接收仪表和计算机输出的各类控制信号条件下可以完成温度调节、压力调节、湿度调节，可以对系统进行流量和液位等参数控制。
该产品采用的电动执行器，其特点是外壳和支架用铝合金压铸而成，体积小、重量轻。它与DN32~150阀门组装在一起，使得电动阀更加轻巧。该调节阀可以满足一般的空调、制冷、通风、供热等系统控制要求。在系统中要求阀前阀后压差较高时，HL4X调节阀不能满足系统控制要求，可选用电动平衡式调节阀。因为电动平衡式调节阀使用了平衡阀芯前后介质压差结构，能够克服由于高压差产生的不平衡力，使得电动调节阀在高压差的情况下阀芯关断自如。
电动执行器采用组合弹簧结构，与阀体装配在一起，在关闭时保证恒定密封压力，使关闭可靠。当阀门全部关闭或打开时，两端的限
位开关动作切断电源，保护电机不被损坏。可以直接接受各种控制器输出的标准控制信号，具有体积小、重量轻、运行可靠的优点。
适用于输送冷、热水，蒸汽及其它非腐蚀性介质。低温型调节阀适用于乙二醇等低温介质，主要用于冷库的温度控制。
1、不需要调试，节约大量的时间。
2、不使用阀门组和分层控制的阀门，所以节省材料、费用以及时间。
3、不影响水系统的平衡。
三、电动执行器技术参数
|
执行器型号 |
RA-1800 |
RA-1800S |
RA-3000 |
RA-3000S |
|
动作/控制 |
增量控制型 |
比例调节型 |
增量控制型 |
比例调节型 |
|
电源电压 |
24VAC 50/60Hz |
24VAC 50/60Hz |
24VAC 50/60Hz |
24VAC 50/60Hz |
|
作用力 |
1800N |
1800N |
3000N |
3000N |
|
控制信号 |
增量信号 |
0~10V或4~20mA |
增量信号 |
0~10V或4~20mA |
|
反馈信号 |
— |
0~10V |
— |
0~10V |
|
功率消耗 |
10VA |
12VA |
10VA |
12VA |
|
运行速度 |
0.33mm/s |
0.33mm/s |
0.33mm/s |
0.33mm/s |
|
最大行程 |
42mm |
42mm |
42mm |
42mm |
|
最大相对湿度 |
10%~95％RH不结露 |
10%~95％RH 不结露 |
10%~95％RH不结露 |
10%~95％RH 不结露 |
|
防护等级 |
IP54 |
IP54 |
IP54 |
IP54 |
|
工作温度 |
-10~60℃ |
-10~50℃ |
-10~60℃ |
-10~50℃ |
四、调节阀基本参数
|
公称压力 |
1.6 Mpa |
|||||||
|
阀体材料 |
铸钢，铸铁 |
|||||||
|
阀芯材料 |
黄铜，不锈钢 |
|||||||
|
阀杆材料 |
不锈钢 |
|||||||
|
密封材料 |
聚四氟填充， V型密封，弹簧自补偿 |
|||||||
|
可调比 |
大于50 |
|||||||
|
泄漏率 |
小于Kv的0.02％ |
|||||||
|
流量特性 |
等百分比 |
直线 |
||||||
|
介 质 |
水，蒸汽，乙二醇┄┄ |
|||||||
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
Kv值 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
|
|
允许压差ΔP(Mpa) |
1.00 0.61 |
0.85 0.52 |
0.60 0.36 |
0.50 0.30 |
0.40 0.24 |
0.55 0.33 |
0.450.27 |
|
备注：ΔP值上为输送介质为水，下为蒸汽
