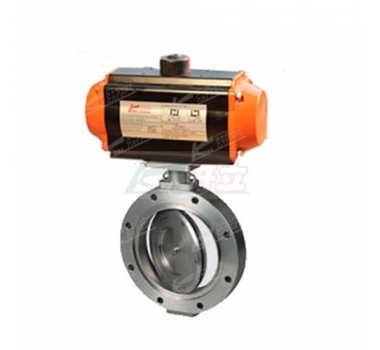

KLKD-DGU671H-10P 气动真空蝶阀
产品名称：气动真空蝶阀
产品型号：KLKD-DGU671H-10P
气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动达到接通或切断真空管路中气流的目的。适用介质为纯净空气或非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
特点：
主要技术性能
开立基业官网：http://www.kailifa.com
详细描述
气动高真空蝶阀
1、容易拆装并可以随意安装位置。
2、调节性能好。
3、连接采用无销钉结构，避免内泄。
4、碟版外形是球面，延长了阀门的寿命。
5、双向密封
适用范围：
105~6.7x10-5Pa
阀门漏率：
≤1.3x10-5 Pa.L/S(正反向)
适用温度：
-25~+80℃（丁腈橡胶），
-30~+150℃（氟橡胶）
气源压力：
0.4-0.6MPa
安装状态：
任意
电源电压：
标准出厂： 220v±10%/50Hz，另可指定：DC24V
信号反馈：
标准出厂：阀位指示器，另指定：智能型4-20mA
主要零件材料
阀体、蝶门、阀杆：碳钢或不锈钢
密封件：丁腈橡胶或氟橡胶
外形及连接尺寸(mm)(JB919)
Model
DN
D
Do
D1
B
H
B1
L
n-Φc
GIQ-40
40
85
70
44
22
180
90
152
4-Φ7
GIQ-50
50
100
90
55
22
195
90
152
4-Φ7
GIQ-65
65
125
105
70
26
200
90
152
4-Φ9
GIQ-80
80
145
125
85
30
208
90
152
4-Φ9
GIQ-100
100
170
145
106
30
225
90
152
4-Φ12
GIQ-150
150
220
195
156
35
272
115
185
8-Φ12
GIQ-200
200
275
250
208
40
325
125
230
8-Φ12
GIQ-250
250
330
300
258
45
355
125
230
8-Φ14
GIQ-300
300
380
350
308
55
380
125
230
8-Φ14
GIQ-400
400
500
465
410
60
490
180
308
8-Φ18
GIQ-500
500
600
565
510
80
585
210
378
12-Φ18
GIQ-600
600
710
670
610
100
760
270
524
12-Φ21
GIQ-800
800
920
880
815
130
962
320
648
20-Φ21
GIQ-1200
1200
1440
1404
1280
150
1380
385
1480
36-Φ19
