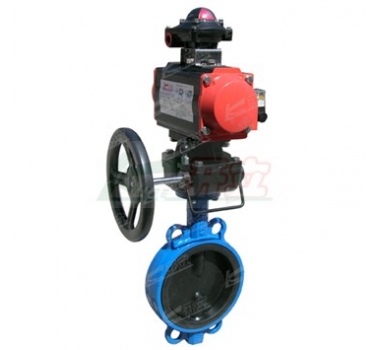

D671J-10 气动衬胶蝶阀
产品名称：气动衬胶蝶阀
产品型号：D671J-10
规 格： DN40--1400
产品类别： 气动衬胶蝶阀
产品说明：系列气动衬胶蝶阀广泛适用于油品、化工、冶金、造纸、电办、矿业，印染、日用化，等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
特点：
1、容易拆装并可以随意安装位置。
2、调节性能好。
3、连接采用无销钉结构，避免内泄。
4、碟版外形是球面，延长了阀门的寿命。
5、双向密封
?产品性能规范
压 力 等 级
公称压力 PN (Mpa)
磅级（Class）
0.6
1.0
1.6
2.5
4.0
6.4
10.0
150
300
400
600
试验
压力(Mpa)
壳体试验
0.9
1.5
2.4
3.75
6.0
9.6
15.0
3.03
7.5
10.2
15.0
密封试验
0.66
1.1
1.76
2.75
4.4
7.04
11.0
2.2
5.5
7.48
11.0
气密封
0.6 (Mpa)
适用介质
阀 体 材 质
C
P
R
水、蒸汽、油品、液化气等
硝酸类腐蚀性介质等
醋酸类腐蚀性介质等
·阀座密封材料温度额定值
代 号
材 料
适用温度 ( ℃ )
H
合金钢304、316
-30 ～ 425
F
增强聚四氟乙烯
-40 ～ 180
X
丁睛橡胶
-12 ～ 82
乙丙橡胶
-35 ～ 110
食品级乙丙胶
-35 ～ 110
氟橡胶
-12 ～ 135
J
全衬里丁睛橡胶
-12 ～ 82
F4
全衬里聚四氟乙烯
-40 ～ 160
外型参数及尺寸
规格
A
B
C
DN50
379
368
141
DN65
417
307
159
DN80
442
332
159
DN100
489
379
211
DN125
556
446
248
DN150
581
471
269
DN200
668
558
315
DN250
777
667
409
DN300
853
743
438
DN350
941
831
487
DN400
1083
973
621
DN450
1152
1042
621
DN500
1241
1131
684
DN600
1541
1431
876
