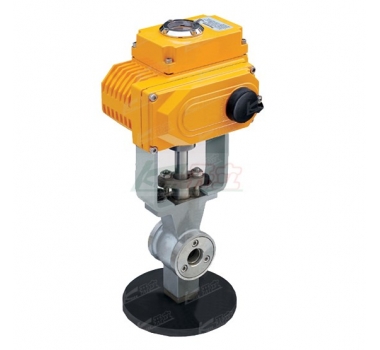

QV947F-16C 电动V型球阀
电动V型调节球阀，配用03系列执行机构，无需另配伺服放大器，输入（4-20mADC或，1-5VDC)信号及单相电源即可控制运转，实现对压力、流量、,温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有徽小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等工业自动控制系统中。
主要特点：
1、防静电，球阀中的弹簧可以将产生的静电导出。
阀门规格参数
公称通径DN(mm)
25-400
公称压力PN(Mpa)
1.6-6.4
公称压力Ps（Mpa）
强度试验
2.4-9.6
密封试验
1.76-7.0
材料/代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZGOCr18Ni12Mo2Ti
球杆
2Cr13
ZG1Cr18Ni9Ti
ZGOCr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
聚四氟乙烯 不锈钢 硬质合金
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水 蒸汽 油品
硝酸类
醋酸类
适用温度
-28—400°
-28—500°
连接方式
对夹式 法兰式 法兰按JB79-59标准
阀门连接尺寸(虚线部分为模拟，控制盒，开关型无此尺寸)
阀门连接尺寸（单位:mm)
公称通径DN
尺寸（mm）
A
ΦD
H1
H2
H
F
F1
15
62
Φ64
74
75
390
161
40
20
62
Φ64
74
75
390
161
40
25
62
Φ64
74
75
390
161
40
32
62
Φ78
80
75
400
188
40
40
62
Φ82
85
75
405
188
40
50
75
Φ100
87
95
430
188
40
65
80
Φ120
105
115
460
188
40
80
100
Φ131
115
125
520
268
40
100
115
Φ158
125
125
530
268
40
125
130
Φ180
140
155
570
268
40
150
160
Φ216
153
165
600
268
40
200
200
Φ268
200
195
680
268
40
250
240
Φ325
225
225
730
268
40
注:以上选配参数仅供参考.具体以实际情况为准
详细描述
2、因为聚四氟乙烯等材质有良好的润滑效果，减小了与球体的摩擦，所以球阀寿命长。
3、阀杆的密封性能强。
