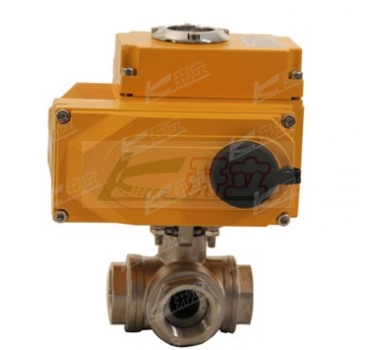

电动三通丝扣球阀Q914F-16P
产品名称:电动三通丝扣球阀
产品型号：Q914F-16P
产品概述
2、防静电，球阀中的弹簧可以将产生的静电导出。
阀门的参数
形式
T型、L型三通球阀
公称通径DN(mm)
DN15-DN300
公称压力
1.6 2.5 4.0 6.4Mpa
液体范围
空气 水 气体 石油和石化产品 腐蚀性介质
工作温度
硬密封：-40°--300°
软密封：-40°--180°
泄露量
0符合ANSIB16.104 5级标准
主要材质
阀体
1.WCB 2.304 3.316 4.316L
阀芯
1.304 2.316 3.316L
阀座形式
不锈钢可动硬密封、PTFE软密封
表面处理
抛光
工作形式
G
ΦD
B
H1
H
L1
L2
L3
1/4’
11.2
60
148
35
50
40
123
3/8’’
12.5
60
148
35
50
40
123
1/2’’
15
75
163.5
35
65
40
160
3/4’’
20
80
171.5
39
65
40
160
1’’
25
90
179.5
50.5
65
40
189
1-1/4’’
32
110
184
55.5
65
40
189
1-1/2’’
38
120
195
66
82
40
189
2’’
50
140
197.1
68.1
82
40
189
2-1/2’’
65
185
222.5
93.5
82
40
189
3’’
76
205
233
104
82
40
189
4’’
100
240
241
112
116
40
266
注:以上选配参数仅供参考，具体以实际情况为准
详细描述
3、因为聚四氟乙烯等材质有良好的润滑效果，减小了与球体的摩擦，所以球阀寿命长。
电动三通球阀采用回转式角行程电动执行机构，以AC220V, AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制;T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
产品特点
1、.三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
4、阀杆的密封性能强。
L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道的可靠密封。主要用于流路的换向。T型流道的三通4面阀座，由于采用4面阀座，受力平衡，保证闭止通道的可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
