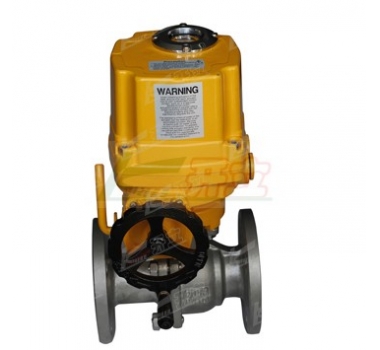

电动防爆法兰球阀
产品名称：电动防爆法兰球阀
产品型号：Q941F-16P
四、安装尺寸外型参数：
详细描述
开立基业官网：http://www.kailifa.com
电动防爆球阀是一种（球体）绕垂直于通道轴旋转90°的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
主要特点：
1、防静电，球阀中的弹簧可以将产生的静电导出。
2、因为聚四氟乙烯等材质有良好的润滑效果，减小了与球体的摩擦，所以球阀寿命长。
3、阀杆的密封性能强。
三、标准件
外壳
防水级别 IP67,NEMA4 and 6
电机电源
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源
110/220V AC 1PH，50/60 Hz, ±10%
电机
鼠笼式异步电动机
限位开关
2 X 开/关， SPDT,250V AC 10A
辅助限位开关
2 X 开/关， SPDT,250V AC 10A
除CHQ-010
扭距开关
开/关 ，SPDT,250V AC 10A
除CHQ-010
行程
90°±10°
0°～110°
失速保护/操作温度
内置热保护，开150℃ ±5℃ /关 97℃ ±15℃
指示器
连续的位置指示
手动操作
机械离合机构
自锁装置
蜗轮，蜗杆机构提供自锁
机械限位
2个外部调整螺栓
干燥器
7-10W (110/220V AC)防冷凝
接线孔
2个PF 3/4”
环境温度
-20℃--+70℃
润滑
铝基润滑脂（EP 型）
材料
钢,铝合金，铝青铜，聚碳酸脂
环境温度
最大90％ RH
非凝结
抗震性能
X Y Z 10g,0.2～34 Hz,30分钟
外涂层
干粉，环氧聚酯
.jpg)
通径DN
L
L1
L2
H
H1
D1
Z-d
15
130
215
190
348
303
65
4-14
20
140
215
190
348
308
75
4-14
25
150
215
190
351
319
85
4-14
32
165
215
190
358
325
100
4-18
40
180
215
190
368
330
110
4-18
50
200
215
190
373
338
125
4-18
65
220
215
190
394
359
145
4-18
80
250
263
221
437
391
160
8-18
100
280
263
221
387
413
180
8-18
125
320
263
221
501
-
210
8-18
150
360
263
221
540
-
240
8-23
200
400
263
221
610
-
295
12-23
注：以上选配参数仅供参考，具体以实际情况为准。
