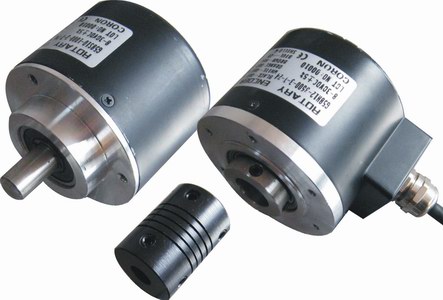

供应超荣G40S6、G30S4、G38S6、G38H8
台湾超荣G40S6、G30S4、G38S6、G38H8编码器特价
■特点
◆外径φ40mm，厚度仅35mm，
◆小型化、高性能设计，抗干扰能力强，性能稳定，经济实用
◆多种输出电路可选，
◆适用于工业自动化机械、自动化控制等行业
■型号说明
G40 S 6 — 1000 — 3 — T — 24
系列 连接
形式 轴径 孔径 — 分辨率 — 输出相 — 输出方式 — 电源电压
外径
φ40 S:
轴型
H:
孔型 6:
6mm 8:8mm
12:12mm — 分辨率
10-3600 — 1：A
2：A/B
3:A/B/Z
4:A/A/B/B
6 A/AB/B/Z/Z — T:推拉输出
N:NPN输出
V:电压输出
L:长线驱动输出 — 5:DC5V
24:DC8-30V
■技术参数
类型 G40增量旋转编码器
分辨率（脉冲） 10,20,30,50,60,80,100,120,125,150,200,240,250,256,300,360,400,500,
512,600,720,750,800,960,1000,1024,1200,1250,1440,1500,1800,2000,2048,
2500,3000,3600（其他脉冲数可根据用户要求定制）
电
气
特
性 输出相位差 A,B,Z相（长线驱动A,A,B,B,Z,Z）
输出相 相和B相之间输出的相位差：T/4±T/8（T=A相的一个周期）
控制输出 推拉输出 低：负载电流30mA以下，残余电压0.4VDC以下。
高：负载电流10mA，输出电压：电源电压-3VDC
NPN输出 载电流30mA以下，残余电压0.4VDC以下
电压输出 负载电流10mA以下，残余电压0.4VDC以下
长线驱动输出 低：负载电流20mA以下，残余电压0.5VDC以下。
高：负载电流-200mA以下，输出电压：最小2.5VDC
响应时间 最大响应时间1us，长线驱动输出最大响应时间为0.5us
最大响应频率 150KHz
电源电压 5VDC±5% 8-30VDC±5%
消耗电流 最大80mA（无负载），长线驱动输出最大50mA（无负载）
绝缘电阻 100MΩ以上（500VDC在输入端子和外壳之间）
耐电压 最大750VAC 50/60Hz 1分钟（在输入端子和外壳之间）
机械特性 径向负荷 ≤30N
轴向负荷 ≤20N
启动力矩 ≤0.002N·m
最高转速 6000r/min
环境参数 抗冲击 10-55Hz频率，振幅1.5mm，X、Y、Z方向各2小时
抗振动 ≤50G
环境温度 工作时：-10-+55℃（但不结冰），保存时：-25-+70℃
环境湿度 工作时：45-85%RH，保存时：35-95%RH
防护等级 IP50 防水型IP65
附件 轴型：Φ6联轴器 孔型：弹簧支架
■特点
◆外径φ40mm，厚度仅35mm，
◆小型化、高性能设计，抗干扰能力强，性能稳定，经济实用
◆多种输出电路可选，
◆适用于工业自动化机械、自动化控制等行业
