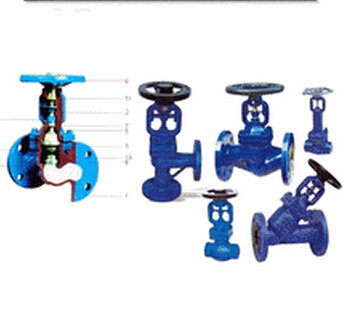

上海金盾WJ41H国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
WJ41H国标波纹管截止阀技术规范
WJ41H国标波纹管截止阀产品性能规范
构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
GB12235
结构长度
GB12221
连接法兰
GB9113、JB/T79、HG20596
试验和检验
JB/T 9092、GB/T13927
波纹管截止阀的特性：
公称压力
（MPa）
壳体试验压力
（MPa）
密封试验压力
(MPa)
适用温度
(℃)
1.6
2.4
1.76
≤350℃
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏 常见规格 规格范围 DN15-DN30 温度范围 -20℃≈350℃ 压力范围 PN16-PN40 阀体材质 WCB/304/316 阀杆材质 SS304/SS316 阀盖材质 和本体一样 阀座(瓣)材质 SS304/SS316 连接方式 法兰连接 适用范围 水、油品、蒸汽、气体及某些腐蚀性液体
WJ41H国标波纹管截止阀主要零部件材质
WJ41H国标波纹管截止阀规格尺寸表
序号
名称
材质
1
阀体
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀瓣
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
轴销
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
6
垫片
柔性石墨+不锈钢、PTFE
7
阀盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB、QT400-18
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
型号
WJ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
13.5
19
26
36
46
74
102
168
270
420
620
型号
WJ41-25
压力等级
PN25
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14
20
27
37
48
77
105
172
3100
520
690
型号
WJ41-40
压力等级
PN40
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
190
195
225
260
280
310
340
395
435
470
535
590
630
680
720
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量(Kg)
5
5
5.5
11
14.5
21
28
39
50
80
108
176
350
590
790
