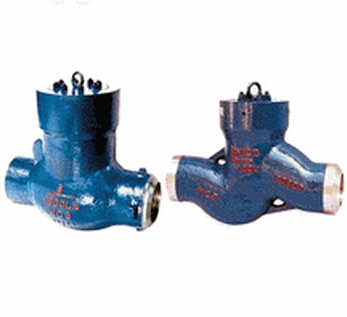

供应上海金盾H64Y电站旋启式止回阀 上海良工 上海阀门

H64Y 型1500(Lb)~2500(Lb) 电站旋启式止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。在管线中不要使电站阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 美标电站旋启式止回阀安装时注意介质流动的方向应与阀体所票箭头方向一致。

H64Y-1500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
	d	L	H
21/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
	d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
