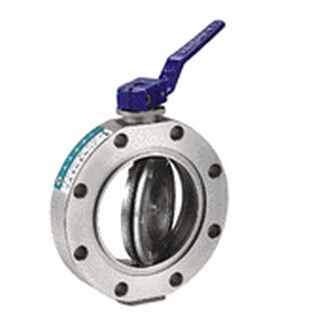

供应上海金盾GID手动真空蝶阀 上海良工 上海阀门
ID手动真空蝶阀产品简介：
手动真空蝶阀是用手动来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。
GID手动真空蝶阀工作原理：
手动真空蝶阀它主要由阀体、蝶板、阀轴、密封圈、传动装置等组成，通过手动操作装置带动阀轴使蝶板相对于阀体做90°范围内的旋转运动，以达到启闭和控制流量的目的。该阀能对介质双向截止，实现可靠的密封，双向零泄漏。轴承采用自润滑轴承，摩擦阻力小。轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。不必从管路上拆卸阀门即可更换蝶板密封圈。
GID手动高真空蝶阀主要技术性能
适用范围：Applicability
105～1.3×10-4Pa
阀门漏率：Valve Leak Rate
≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature
-25～+80℃(丁腈橡胶)
气源压力：Mains Voltage
0.4～0.6MPa
安装方向：Mounting Direction
任意
主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
外形及连接尺寸(mm)
Model
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
162
90
104
4-φ7
GID-50
50
110
90
55
22
175
90
104
4-φ7
GID-65
65
125
105
70
26
198
102
140
4-φ9
GID-80
80
145
125
85
30
208
102
140
4-φ9
GID-100
100
170
145
105
30
220
102
140
4-φ12
GID-150
150
220
195
156
35
272
115
164
8-φ12
GID-200
200
275
250
208
40
330
205
190
8-φ12
GID-250
250
330
300
258
45
335
205
190
8-φ14
GID-300
300
380
350
308
55
426
152
247
8-φ14
GID-400
400
500
465
410
60
520
180
308
8-φ18
GID-500
500
600
565
510
80
643
220
378
12-φ18
GID-600
600
710
670
610
100
760
270
524
12-φ21
GID-800
800
920
815
815
130
962
320
648
20-φ21
GID-1200
1200
1440
1280
1280
150
1360
385
1480
36-φ19
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
-30～+150℃(氟橡胶)
密封件：丁腈橡胶、氟橡胶
型号
