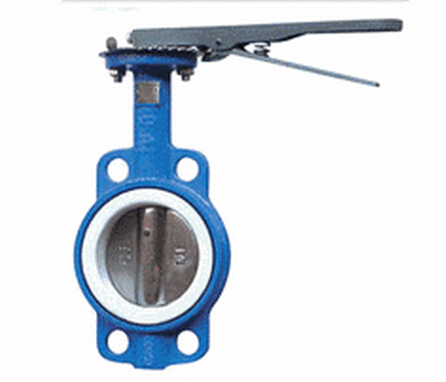

供应上海金盾中线式蝶阀 上海良工 上海阀门
一、中线式蝶阀结构及用途
中线式蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节作用，具有;1)结构简单、体积小、重量轻；2)启闭迅速、省力、流体阻力小；3)调节性能好，可在0～90°灵敏调节，适用于给排水、高层建筑、消防、石油、化工、医药、食品等管路上作为启闭或调节使用。
二、中线式蝶阀产品制造及验收标准
设计标准 Standards of design:GB12238、API609、JIS B2064；
结构长度 Face to face/End to end:GB/T15188.2
法兰标准 Standard of flange:GB4216、GB9113、GB9115
试验标准 Testing standards:GB/T13927、JB/T9092
三、中线式蝶阀主要技术参数
四、中线式蝶阀主要零件材料
五、中线式蝶阀连接尺寸
公称通径
L
D1
D
z-φd
H
H0
A
B
50
43
125
165
4-18
63
315
180
65
65
46
145
185
4-18
70
330
180
65
80
46
160
200
8-18
83
390
245
72
100
52
180
220
8-18
105
431
245
72
125
56
210
250
8-18
115
455
245
72
150
56
240
285
8-22
137
626
355
93
200
60
295
340
8-22
164
720
350
93
250
68
350
395
12-22
206
800
550
350
300
78
400
445
12-22
230
860
600
350
350
78
460
505
16-22
248
883
600
350
400
102
515
565
16-26
289
972
600
350
450
114
565
615
20-26
320
1043
750
380
500
127
620
670
20-26
343
1098
750
380
600
154
725
780
20-30
413
1236
750
380
700
165
840
895
24-30
478
1431
750
380
800
190
950
1015
24-33
525
1488
750
380
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称通径 DN(mm)
Nominal diameter
4042000
公称压力 PN(MPa)
0.25
0.6
1.0
1.6
试验压力 (MPa)
壳体强度
0.375
0.9
1.5
2.4
密封性能
0.275
0.66
1.1
1.76
适用介质
水、油品、蒸汽、海水、酸类
工作温度 (℃)
椽胶
丁晴橡胶
乙丙橡胶
聚四氟
PTFE
硅橡胶
氟橡胶
0.60
-204+80
-40-+150
-40- +150
-70-+25
-15-+250
零件名称
材 质
阙体
铸铁、球墨铸铁、铸铜、不锈钢、铬镍钼钛钢
蝶板
铸铁、球墨铸铁、铸铜、不锈铜、铬镍钼钛钢
阀杆
碳钢、不锈钢、铬镍钼钛钢
密封面
氯丁胶、丁晴胶、乙丙胶、氟塑料
填料
氟塑料、柔性石墨、橡胶、 v型垫
