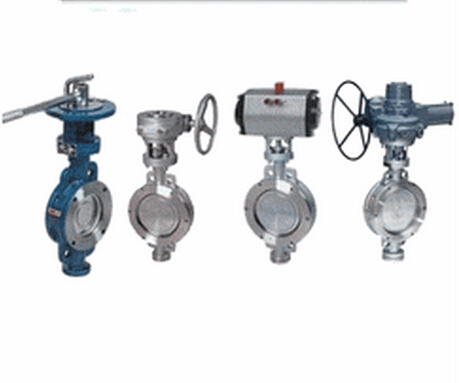

供应上海金盾D73H手动对夹硬密封蝶阀 上海良工 上海阀门
一、上海金盾D73H型手动对夹金属密封蝶阀、硬密封蝶阀概述：
D73H型手动对夹式金属硬密封蝶阀广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长并且产品符合国家GB/T13927-92阀门压力试验标准。
二、上海金盾D73H手动硬密封蝶阀的结构特点：
D73H对夹双偏心金属弹性硬密封蝶阀适用于温度-20~+425度之间的水、蒸汽、油品、空气、煤气等各种不同介质，对夹双偏心金属弹性硬密封蝶阀的主要特点有：
三、上海金盾D73H硬密封蝶阀主要零部件材料：
四、上海金盾D73H产品国标设计生产标准：
制造标准：JB/T8527-97、法兰标准：GB9113-2000、结构长度标准：GB12221-89、检验标准：GB/T13927-92、制造标准：JB/T8527-97、法兰标准：GB9113-2000
五、上海金盾D73H-10C、D73H-16C、D73H-25C手动对夹式硬密封蝶阀、金属密封蝶阀的主要外形连接尺寸：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
１、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
２、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
３、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
４、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
５、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
６、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
公称通径
结构长度
外形尺寸
法兰尺寸和螺栓孔尺寸（标准值)
参考重量
1.0MPa
1.6MPa
2.5MPa
毫米
英寸
L
L2
H
H1
D1
Z-d
a
D1
Z-d
a
D1
Z-d
a
(kg)
50
2
43
265
330
250
125
4-18
90°
125
4-18
90°
125
4-18
90°
8
65
21/2
46
265
362
267
145
4-18
90°
145
4-18
90°
145
4-18
90°
9
80
3
49
320
375
275
160
8-18
45°
160
8-18
45°
160
8-18
45°
11
100
4
56
320
410
295
180
8-18
45°
180
8-18
45°
190
8-22
45°
13
125
5
64
340
425
305
210
8-18
45°
210
8-18
45°
220
8-26
45°
22
150
6
70
390
465
320
240
8-22
45°
240
8-22
45°
250
8-26
45°
24
