一、D671F46气动对夹衬氟蝶阀简介：

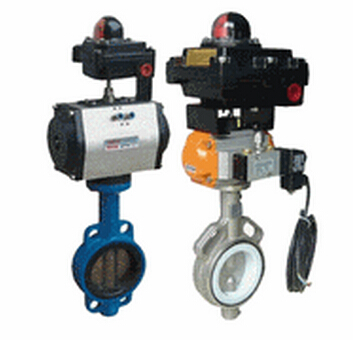

D671F46型气动对夹衬四氟蝶阀的型号变种有D671F型密封衬四氟、D671F4型全衬四氟、D671F46全衬聚全氟乙丙烯三种。该气动蝶阀是由中线衬氟蝶阀、气动执行机构、定位器、限位开关、电磁阀、过滤减压阀等元件组合而成的成套自动控制阀门。
D671F气动衬氟蝶阀的壳体与阀板可选：灰铸铁、球墨铸铁、碳钢、不锈钢四种材料；内衬材料可选：F4、F46、PFA等含氟材料。适用于温度≤150℃的各种强腐蚀、弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、D671F气动对夹衬氟蝶阀的主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
三、D671F气动蝶阀的设计制造规范：
四、D671F气动衬氟蝶阀的执行机构及附件选择：
D671F气动蝶阀属于软密封蝶阀形式故DN250以下采用新型GT型单缸气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；DN250以上采用系列AW型双缸气动执行器，拔叉式传动，结构合理，输出扭矩大，也有双作用式和单作用式之分。GT型气动执行器的特点如下：
五、气动衬氟蝶阀的尺寸参数：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
2、操作方便，可满足各种工艺自动化操作。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长。
阀门材料：
灰铸铁、球墨铸铁、碳钢、不锈钢
密封材料：
聚四氟乙烯（PTFE、F4）-196～+200℃
聚全氟乙丙烯（FEP 、F46）-85~180度
聚三氟乙烯（PCTEF、F3）-195~120度
氟橡胶（FPM）-23～+150℃
全氟烷氧基树脂（PFA）
设计标准：
GB/T 12238-2008
连接方式：
对夹连接
结构长度：
GB/T 12221-2005
压力试验：
GB/T 13927-2008、JB/T 9092-1999
适用介质：
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
公称通径(DN)
L
D
D1
Z-Φd
H
H0
A
B
50
43
165
125
4-18
63
315
180
65
65
46
185
145
4-18
70
330
180
65
80
46
200
160
8-18
83
390
245
72
100
52
220
180
8-18
105
431
245
72
125
56
250
210
8-18
115
455
245
72
150
56
285
240
8-22
137
626
355
93
200
60
340
295
8-22
164
720
350
93
250
68
395
350
12-22
206
800
550
350
300
78
445
400
12-22
230
860
600
350
350
78
505
460
16-22
248
883
600
350
400
102
565
515
16-26
289
972
600
350
450
114
615
565
20-26
320
1043
750
380
500
127
670
620
20-26
343
1098
750
380
600
154
780
725
20-30
413
1236
750
380
700
165
895
840
24-30
478
1431
750
380
800
190
1015
950
24-33
525
1488
750
380
