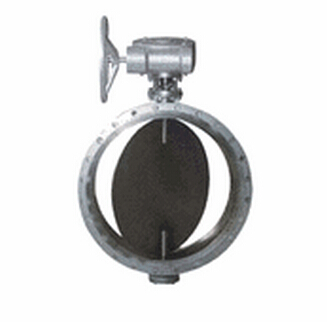

供应上海金盾蜗轮通风蝶阀 上海良工 上海阀门
一、上海金盾D71F4、D71F46手动对夹衬氟蝶阀概述：
D71F型手动对夹式衬氟蝶阀采用氟塑料衬里技术，采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏。阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料（D71F4为衬聚四氟乙烯，D71F46为衬聚全氟乙丙烯，因此可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。产品广泛适用于各种不同类型工业化工管道中。
二、上海金盾D71F型手动对夹衬氟蝶阀的结构特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节。
三、上海金盾对夹衬氟蝶阀的设计规范：
按国标GB/T12238，美标API 609及MSS SP-67标准
四、上海金盾D71F4、D71F46的驱动方式：
D71F型为手柄驱动启闭，可以在手动的基础上加装蜗轮传动（D371F）、气动（D671F4）、电动（D971F46）等
五、上海金盾D71F手动衬氟蝶阀的主要外形和连接尺寸表：
型号：D71F-10、D71F4-10、D71F46-10外形及连接尺寸表：
型号：D71F-16、D71F4-16、D71F46-16外形及连接尺寸表：
F46简称为聚全氟乙烯，是四氟乙烯和六氟乙烯的聚合物，耐腐蚀性能极好，与聚四氟乙烯相似，除少数介质如溶融碱金属、发烟硝酸、氟化氯等外，几乎能抵抗所有的化学介质（包括浓硝酸和王水）的腐蚀，所以不用讲，肯定能耐油了。
2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
3、四级加载弹性密封，保证了阀门内、外的零泄漏。a:轴与蝶阀一体外衬F46;b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；c:轴的径向采用O型圈与金属轴套的组合；d:阀座镶嵌有弹性条的阀体槽内。
4、采用可弹性垫片定位准确，结构简单。（采用O型圈是为了防止意外泄漏时的安全措施）。
公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
40
3/2
33
145
110
85
3
18
4-φ18
50
2
43
160
125
100
3
20
4-φ18
65
5/2
46
180
145
120
3
20
4-φ18
80
3
49
195
160
135
3
22
4-φ18
100
4
56
215
180
155
3
22
8-φ16
125
5
64
245
210
185
3
24
8-φ18
150
6
70
280
240
210
3
24
8-φ23
200
8
71
335
295
265
3
26
8-φ23
250
10
76
390
350
320
3
28
12-φ23
300
12
83
440
400
368
4
28
12-φ23
350
14
92
500
460
428
4
30
16-φ23
400
16
102
565
515
482
4
32
16-φ25
450
18
114
615
565
532
4
32
20-φ25
500
20
127
670
620
585
4
34
20-φ25
600
24
154
780
725
685
5
36
20-φ30
700
28
165
895
840
800
5
40
24-φ30
800
32
190
1010
950
905
5
44
24-φ34
900
36
203
1110
1050
1005
5
46
28-φ34
1000
40
216
1220
1160
1115
5
50
28-φ34
1200
48
254
1450
1380
1325
5
56
32-φ41
40
3/2
33
145
110
85
3
18
4-φ18
50
2
43
160
125
100
3
20
4-φ18
65
5/2
46
180
145
120
3
20
4-φ18
80
3
49
195
160
135
3
22
8-φ18
100
4
56
215
180
155
3
24
8-φ18
125
5
64
245
210
185
3
26
8-φ18
150
6
70
280
240
210
3
28
8-φ23
200
8
71
335
295
265
3
30
12-φ23
250
10
76
405
355
320
3
32
12-φ25
300
12
83
460
410
375
4
34
12-φ25
350
14
92
520
470
435
4
38
16-φ25
400
16
102
580
525
485
4
40
16-φ30
450
18
114
640
585
545
4
44
20-φ30
500
20
127
705
650
608
4
46
20-φ34
600
24
154
840
770
718
5
54
20-φ41
700
28
165
910
840
788
5
54
24-φ41
800
32
190
1020
950
898
5
54
24-φ41
900
36
203
1120
1050
998
5
54
28-φ41
1000
40
216
1255
1170
1110
5
60
28-φ48
