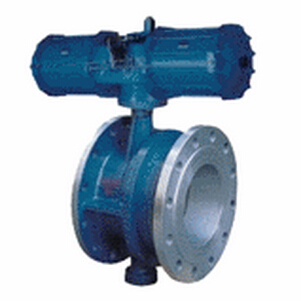

供应上海金盾SD643H气动伸缩蝶阀 上海良工 上海阀门
一、气动伸缩蝶阀应用范围
☆法兰连接尺寸 GB4216.4-84;GB9115.8-8
☆结构长度GB12221-89
☆压力试验GB/T13927-92;ZBJ16006-90
三、气动伸缩蝶阀主要技术参数
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤80℃
适用介质
空气、水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
四、气动伸缩蝶阀主要零件的材质
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
橡胶、聚四氟、聚内脂、不锈钢
阀杆
2Cr13、不锈钢、铬钼钢
伸缩管
铸铁、铸钢、不锈钢、铬钼钢
填料
柔性石墨
五、SD643H-6/10/16系列气动伸缩蝶阀尺寸
公称
外形尺寸(参考值)
法兰尺寸和螺栓孔尺寸(标准值)
H
H1
设计最
设计最
设计
A
B
0.6MPa
1.0MPa
1.6MPa
毫米
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
80
309
186
156
171
180
200
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
65
95
337
190
160
175
180
200
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
98
347
198
166
182
180
200
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
114
373
228
188
208
180
200
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
128
405
240
201
220
180
200
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
150
139
440
246
206
226
270
280
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
174
612
265
219
242
400
425
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
215
693
295
240
267
400
425
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
245
747
308
254
282
450
560
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
270
802
327
272
300
450
560
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
305
991
368
308
338
535
580
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
325
1037
370
310
340
535
580
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
360
1127
392
332
362
535
580
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
445
1377
441
375
408
570
660
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
505
1496
460
400
430
750
550
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
560
1584
499
445
475
750
550
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
630
1676
520
460
490
750
550
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
680
1760
600
530
565
900
750
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
795
2018
675
571
623
1000
925
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
900
2363
760
683
722
1000
925
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
1600
1100
2723
860
770
815
1000
925
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
1800
1124
2844
930
830
880
1100
980
2045
1970
1718
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
1292
3127
1020
920
970
1100
980
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
气动伸缩蝶阀在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，能极大的方便阀门管道的安装与拆卸。适用在食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
二、气动伸缩蝶阀采用标准：
通径
大长度
小长度
长度
