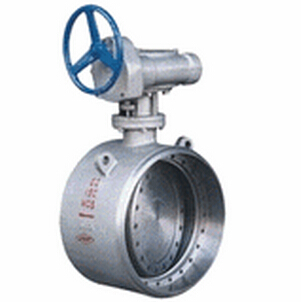

供应上海金盾D363H硬密封焊接蝶阀
一、D363H硬密封焊接蝶阀简介：
硬密封焊接蝶阀是我公司采用国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。本焊接式硬密封蝶阀广泛应用于电站供热系统和值化裂化主风机管道系统、钢铁、冶金、化工等工业管道上作切断或调节流量作用。
二、D363H对焊式硬密封蝶阀特点：
1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
三、硬密封焊接蝶阀主要技术参数：
四、焊接，对焊硬密封蝶阀的主要零部材料：
五、D363H、D363W焊接蝶阀的连接尺寸：
D363H-16C(P．1．R．V)硬密封对焊蝶阀、焊接蝶阀主要的外形连接尺寸：
D363H(W)-25C(P.I.R.V) 碳钢硬密封对焊蝶阀、焊接蝶阀主要外形及连接尺寸：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
4、与管道直接对焊装配，用户管道无需法兰，节省成本。
5、采用优质合金钢焊接，具有体积小．重量轻、表面质量好、清洁度高、流阻小的优点。
6、采用多层次设计原理，密封采用软硬金属片层叠组成。具有耐高温、耐庸蚀、使用寿命长等特点。
公称通经DN（mm)
DN（100～1200）mm、in4～48
公称压力PN（MPa)
强度试验(1.5×PN)密封试验(1.1×PN)
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、蒸汽、热水、油品
驱动方式
蜗轮传动、电动、气动、液动
压力等级
ANSI 150Lb磅级/PN25
焊接标准
GB12224、ANSI B16、25、DIN2559
零件名称
材料
阀体
碳钢、不锈钢、铬铝钢
蝶板
碳钢、合金钢、不锈钢
阀座
3不锈钢、钴基硬质合金
轴套
不锈钢
阀杆
不锈钢、特殊材料
填料
柔性石墨
公称通径DN（mm）
尺寸/mm(1.6MPa)
L
D1
D2
D0
H
H0
A
B
80
180
90
78
157
90
350
194
186
100
190
110
96
157
100
376
194
186
125
200
135
121
205
113
410
268
252
150
210
161
146
205
130
468
268
252
200
230
222
202
235
205
586
306
300
250
250
278
254
235
235
638
306
300
300
270
330
303
296
275
734
416
400
350
290
382
351
296
309
827
416
400
400
310
432
398
296
346
924
416
400
450
330
484
450
400
392
1046
475
420
500
350
535
501
400
427
1138
475
420
600
390
636
602
400
509
1372
475
420
700
430
726
692
440
572
1590
592
565
800
470
826
792
440
638
1722
592
565
900
510
926
892
440
700
2025
592
565
1000
550
1028
992
440
765
2155
592
565
1200
630
1228
1192
500
860
2360
640
626
1400
710
1428
1392
500
986
2636
640
626
1600
790
1628
1592
500
1106
2906
640
626
公称通径DN（mm）
尺寸/mm(2.5MPa)
L
D1
D2
D0
H
H0
A
B
80
180
90
78
157
90
350
194
186
100
190
110
96
157
103
376
194
186
125
200
135
121
205
113
410
268
252
150
210
161
146
205
130
468
268
252
200
230
222
202
235
205
586
306
300
250
250
278
254
235
235
638
306
300
300
270
330
303
296
275
734
415
400
350
290
382
351
296
3019
827
415
400
400
310
432
398
296
346
924
415
400
450
330
484
450
400
392
1046
475
420
500
350
535
501
400
427
1138
475
420
600
390
636
602
400
509
1372
475
420
700
430
726
692
440
575
1590
592
565
800
470
826
792
440
638
1722
592
565
900
510
926
892
440
700
2025
592
565
1000
550
1028
992
440
765
2155
592
565
1200
630
1228
1192
500
860
2360
640
526
1400
710
1428
1392
500
986
2636
640
526
