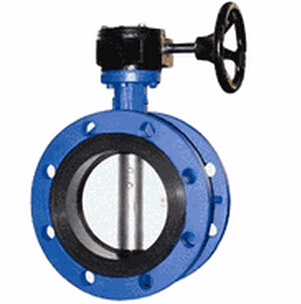

供应上海金盾D341X蜗轮法兰蝶阀

一、D341X蜗轮法兰蝶阀简介：

D341X系列蜗轮法兰蝶阀适于冶金、化工电力和市政工程及水厂等介质为水、油品等管道上。软密封蝶阀起切断流体和调节介质流量等作用。D341X蝶阀的特点：1、该蝶阀设计结构新颖，整体尺寸小，重量轻。2、蝶板采用双偏心，启闭迅速，操作轻便省力。3、蝶板采用双偏心，使蝶板与密封圈间无滑动磨擦，密封面耐磨损使用寿命长，密封可靠，易调整。

二、D341X蜗轮法兰蝶阀的工作原理：

通过旋转蝶阀涡轮执行机构上的手轮，带动阀杆蝶板在90度范围内自由旋转，使蝶阀处于开启或关闭状态，达到连通或切断介质的目的。

制造标准	GB12238-89	法兰标准	GB/T17241.6、GB/T9113.1
结构长度标准	GB12221-89	检验标准	GB/T13927-92

三、D341X蜗轮法兰蝶阀的主要性能规范：

型号	公称压力PN	壳体试验压力	密封试验压力	工作温度	适用介质
D341X-6	0.6 MPa	0.9 MPa	0.66 MPa	≤80℃	水、油品
D341X-10	1.0 MPa	1.5 MPa	1.1 MPa	≤80℃	水、油品

四、D341X蜗轮法兰蝶阀的主要零件材质：

零件名称	阀体、蝶板	阀杆	阀座	密封圈	填料
材料	灰铸铁球墨铸铁铸钢不锈钢镍铬铸铁	中碳钢不锈钢（2Cr13） 1Cr18Ni9Ti	铜合金、不锈钢	丁腈橡胶乙丙橡胶聚四氟乙烯氟橡胶	柔性石墨

五、D341X蜗轮法兰蝶阀的主要连接尺寸：

公称通径 DN（mm）	L		H1	H	0.6MPa				1.0MPa
公称通径 DN（mm）	短系列	长系列	H1	H	D	D1	D2	n-d	D	D1	D2	n-d
100	127	127	120	240	210	170	144	4-19	220	180	144	8-19
125	140	140	130	270	240	200	174	8-19	250	210	174	8-19
150	140	140	150	300	265	225	199	8-19	285	240	199	8-23
200	152	152	180	330	320	280	254	8-19	340	295	254	8-23
250	165	250	220	400	375	335	309	12-19	395	350	309	12-23
300	178	270	220	410	440	395	363	12-23	445	400	363	12-23
350	190	290	270	460	490	445	413	12-23	505	460	413	16-23
400	216	310	290	510	540	495	463	16-23	565	515	463	16-28
450	222	330	320	560	595	550	518	16-23	615	565	518	20-28
500	229	350	360	590	645	600	568	20-23	670	620	568	20-28
600	267	390	390	660	755	705	667	20-26	780	725	667	20-31
700	292	430	460	780	860	810	772	24-26	895	840	772	24-31
800	318	470	530	850	975	920	878	24-31	1015	950	878	24-34
900	330	510	570	920	1075	1020	978	24-31	1115	1050	978	28-34
1000	410	550	630	990	1175	1120	1078	28-31	1230	1160	1078	28-37
1200	470	630	750	1115	1405	1340	1295	32-34	1455	1380	1295	32-40
1400	530	710	850	1228	1630	1560	1510	36-37	1675	1590	1510	36-43
1600	600	790	990	1340	1830	1760	1710	40-37	1915	1820	1710	40-49
1800	670	870	1100	1570	2045	1970	1918	44-40	2115	2020	1920	44-49
2000	760	950	1210	1680	2265	2180	2125	48-43	2325	2230	2130	48-49
