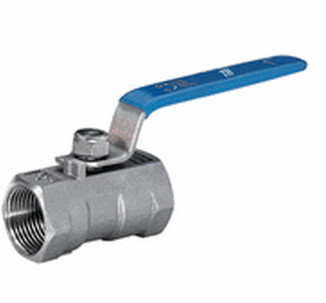

供应上海金盾Q11F一片式球阀
一片式球阀产品简介 一片式球阀采用侧装铸钢一体式阀体结构设计，是一种缩径球阀。是专为小口径管道而设计，具有重量轻，结构简单，经济实用等优点。
上海傲创产品一片式球阀工作原理 一片式球阀为手动操作转角为90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
一片式球阀产品特点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90o，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、阀座密封性能好。大多数球阀的密封圈都采用聚四乙烯等弹性材料制造，软密封结构易于保证启封，而且球阀的密封力随着介质压力的增高而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动而不作升降运动，阀杆的填料密封不易破坏，且阀杆倒密封的密封力随着介质压力的增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
6、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
7、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
8、安装简便，能以任意方向安装于管道中的任意部位。
一片式球阀主要零部件材料：
一片式球阀主要外形连接尺寸：
零件名称
材质
密封圈
聚四氟乙烯PTFE
球体
不锈钢SS316
密封垫
聚四氟乙烯PTFE
阀盖
不锈钢SS316
阀体
不锈钢CF8M
阀杆
不锈钢SS316
止推垫圈
聚四氟乙烯PTFE
填料
聚四氟乙烯PTFE
填料压盖螺母
不锈钢SS304
垫圈
不锈钢SS304
阀杆螺母
不锈钢SS304
手柄套
塑料PLASTIC
手柄
不锈钢SS304
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
56.5
60
72
78
85
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
