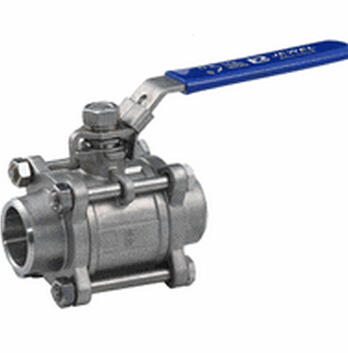

供应上海金盾Q61F三片式对焊球阀
上海金盾产品三片式对焊球阀广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
性能规范 设计制造：按ANSI B16.34 检验测试：按API598
结构长度：L按ANSIB16.10标准（L）按DIN3202 S13
连接尺寸：按ANSIB16.25和GB12224标准
工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4"~4"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408 三、其他说明： （C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。
主要零件材料
序号
部分
材质
1
阀体
CF8 CF8M WCB
2
垫圈
SS304
3
螺栓
SS304
4
螺母
SS304
5
阀盖
CF8 CF8M WCB
6
球体
SS316 SS304 CF8 CF8M
7
阀座 （MF）
增强聚四氟乙烯
8
垫片
对位聚苯
9
O型圈
氟橡胶
10
阀杆
SS316 SS304
11
填料
聚四氟乙烯
12
压紧螺母
SS304
13
垫圈
SS304
14
螺母
SS304
15
手柄
SS304
16
手柄套
塑料
MP阀座采用对位聚苯。 五、三片式对焊球阀的主要尺寸 单位:mm
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
SIZE
G
d
L
（L）
H
A
8
1/4"
10
140
70
54
100
10
3/8"
10
140
70
54
100
15
1/2"
15
140
75
63
115
20
3/4"
20
152
90
69
125
25
1"
25
165
100
78
147
32
11/4"
32
178
110
86
155
40
11/2"
38
190
125
95
180
50
2"
50
216
150
106
195
65
21/2"
64
241
190
128
240
80
3"
76
283
220
152
260
100
4"
100
305
270
178
300
