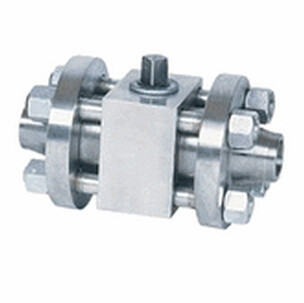

供应上海金盾Q61高压对焊球阀
高压对焊球阀产品简介
上海金盾阀门产品高压对焊球阀适用于火力发电站各种系统管道上，切断或接通管路介质。Q61F/N高压对焊球阀与其他阀门产品相比的特点是独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
高压对焊球阀产品特点和适用范围
1、采用镶嵌式阀座。阀座背后还设置了O型圈，确保介质不外漏。可保证100%零泄漏
2、本产品阀体和零部件均为锻件。
3、采用下装式阀杆，设计倒密封结构形式，确保填料处密封可靠及防止阀杆脱落。
公称压力：16Mpa-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气体及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
产品结构图
Q61N/F高压对焊球阀主要零件材料
高压对焊球阀连接尺寸
适用介质
型号
阀体
球体、阀杆
手柄
密封圈
垫片、填料
水、蒸汽、油品
Q61N-16/320C
Q661N-160/320C
A105、45
1Cr18/1Cr18Ni9Ti
铸铁WCB
聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE
对位聚本PPL
聚四氟乙烯PTFE对位聚笨PPL
硝酸类
Q61N-16/320P
Q661N-160/320P
304/1Cr18Ni9Ti
304/1Cr18Ni9Ti
醋酸类
Q61N-16/320R
Q661N-160/320R
316/1Cr18Ni12Mo2TI
316/Cr18Ni12Mo2Ti
气动高压对焊球阀连接尺寸
型号
公称通径
尺寸（mm）
L
L1
D
D1
H
L0
Q61F/N-160
Q61F/N-160
10
150
60
90
18
68
220
15
170
70
100
23
62
220
20
191
81
110
29
75
250
25
205
985
115
36
80
250
32
230
110
150
43
96
300
40
260
120
170
49
111
400
50
330
140
200
61
128
400
65
360
150
220
80
180
500
80
380
160
270
105
200
600
100
430
188
320
118
245
800
高压内螺纹球阀连接尺寸
型号
公称通径
尺寸（mm）
气动装置
L
L1
D
D1
H
L0
Q661F/N-160
Q661F/N-320
10
150
60
90
18
211
255
QD60
15
170
70
100
23
293
348
QD100
20
191
81
110
29
297
348
QD100
25
205
95
115
36
303
348
QD100
32
230
110
150
43
456
520
QD150
40
260
120
170
49
463
520
QD150
50
330
140
200
61
478
520
QD150
65
360
150
225
80
180
500
-
80
380
160
270
105
200
600
-
100
430
188
320
118
245
800
-
公称通径DN（mm）
Q11N-100/160、Q11N-100/160P
Q11N-320、Q11N-320P
管螺纹
尺寸（mm）
管螺纹
尺寸（mm）
d
L
H
W
E
H
W
SW
L
5
1/4
11
70
43
108
42.5
-
-
-
-
70
10
3/8
11
70
43
108
42.5
-
-
-
-
-
15
1/2
11
85
43
108
42.5
1/2
68
130
41
85
20
3/4
14
95
45.5
146
47.5
3/4
77
180
46
95
25
1
21
105
59.5
146
52.5
1
82
180
55
105
32
11/4
25
120
64.5
146
60
11/4
115
300
70
120
40
11/2
32
130
76
254
65
11/2
120
300
80
130
50
2
38
150
81
254
75
2
130
300
100
150
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
