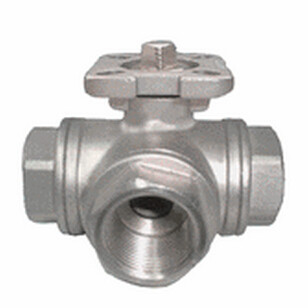

供应上海金盾Q14F高平台三通球阀
上海金盾阀门公司产品高平台三通球阀技术参数
规格：1/2"-4"
公称压力：1000WOG/6.4MPa
驱动方式:手动、电动、气动
适用温度范围：-40～+232℃
连接形式：NPT、Rc、DIN259/2999
材质：WCB CF8 CF8M CF3 CF3M
可加挂锁装置和ISO平台
防吹出阀杆、自密封设计
采用全硅溶胶工艺精密铸造铸件
高平台三通球阀结构图
Q14F/Q15F高平台球阀主要零件材料
零件名称
材质
阀体
不锈钢CF8M/CF8
阀盖
不锈钢CF8M/CF8
球
不锈钢CF8M/CF8
球垫
聚四氟乙烯PTEE
阀杆
不锈钢CF8M/CF8
填料
聚四氟乙烯PTEE
中口
聚四氟乙烯PTEE
大薄片
聚四氟乙烯PTEE
压紧螺母
不锈钢CF8M/CF8
手柄
不锈钢CF8M/CF8
流向指示牌
ALUMINUM
华司
不锈钢CF8
螺帽
不锈钢CF8
锁定装置
不锈钢CF8
皮套
塑料
盲盖
不锈钢CF8M/CF8
1000WOG高平台三通球阀L型主要尺寸
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
SIZE
d
L
H
D1
B
W1
W2
h
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
1-1/4"
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1-1/2"
32.0
114
83
145
57.0
22.4
38.1
1/4-20UNC
2"
38.1
142
96
204
71.0
22.4
38.1
1/4-20UNC
