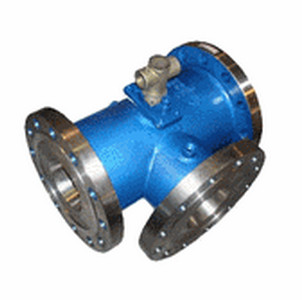

供应上海金盾BQ44F、BQ45F三通保温球阀
一、产品特点：
三通保温球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。
2、四阀座密封三通球阀具有造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流分流。
3、三通球阀一般采用两面阀座结构,如流向图A所示两种工况。选用两阀座L型结构即BQ44型。流向图B中①和④两种工况亦可选用两阀座T型结构即BQ45型。流向图B中②和③两种工况必须选用四阀座T型结构即BQ45型。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
二、产品主要用途： 三通保温球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。
三、主要技术参数： 产品型号 BQ44F、BQ45F
产品别名 三通保温球阀
连接形式 法兰 公称通径 DN15-150（mm）
适用介质 水、蒸汽、油品
压力范围 1.6-4.0（Mpa）
通道位置 三通式
结构形式 固定球球阀 四、主要外形连接尺寸：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称压力
主要尺寸
公称通径(mm/in)
15/1/2"
20/3/4"
25/1"
32/11/4"
4011/2"
50/2"
65/21/2"
80/3"
100/4"
125/5"
150/6"
200/8"
PN1.6Mpa
L
150
150
180
200
220
240
260
280
320
380
440
500
PN2.5Mpa
L1
75
75
90
100
110
120
130
140
160
190
220
275
PN4.0Mpa
H
90
90
102
115
135
140
155
185
210
275
305
335
CLASS150
W
140
140
155
250
250
350
350
420
700
1000
1300
1800
