供应上海金盾GUQ气动高真空球阀
气动高真空球阀使用介绍

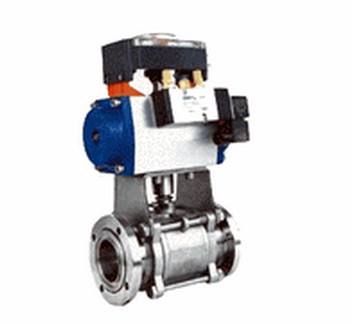

金盾阀门GUQ系列气动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
GUQ气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。
气动真空球阀主要性能
● 漏率：1.3×10-9Pa.M3/S；
● 压力范围：5×10-7Pa～0.6Mpa；
● 工作温度：-30℃～+232℃；
● 气源压力：0.4～0.6 Mpa；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
GUQ系列气动真空球阀的性能特点：
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置气动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下 使用；
GUQ气动球阀主要零件材料
阀体 304、316L；
球体 316L；
密封件 增强聚四氟乙烯
气动高真空球阀外形连接尺寸
快卸法兰连接尺寸 (标准：GB4982)
型 号
DN
A
B
L
H
GUQ-16R
16
30
12.2
75
100
GUQ-20R
20
40
26.2
90
110
GUQ-25R
25
40
26.2
100
125
GUQ-32R
32
55
34.2
110
155
GUQ-40R
40
55
41.2
120
170
卫生级法兰连接尺寸 (标准：ISO-2852)
型 号
DN
A
B
L
H
GUQ-16R
16
34
27.5
75
100
GUQ-20R
20
50.5
43.5
90
110
GUQ-25R
25
50.5
43.5
100
125
GUQ-32R
32
50.5
43.5
110
155
GUQ-40R
40
50.5
43.5
120
170
GUQ-50R
50
64
56.5
135
210
GUQ-65R
65
77.5
70.5
150
260
GUQ-80R
80
91
83.5
200
320
GUQ-100R
100
119
110
250
400
活套法兰连接尺寸 (标准：GB6070)
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
型 号
DN
A
B
n
c
L
H
GUQ-16R
16
60
45
4
6.6
75
100
GUQ-20R
20
65
50
4
6.6
90
110
GUQ-25R
25
70
55
4
6.6
100
125
GUQ-32R
32
90
70
4
9
110
155
GUQ-40R
40
100
80
4
9
120
170
GUQ-50R
50
110
90
4
9
135
210
GUQ-65R
65
130
110
4
9
150
260
GUQ-80R
80
145
125
8
9
200
320
GUQ-100R
100
165
145
8
9
250
400
