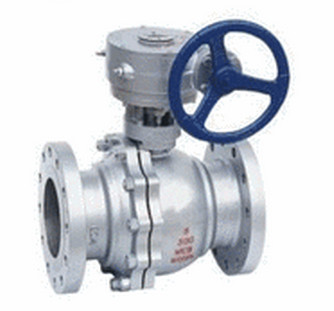

供应上海金盾Q341F蜗轮传动球阀
上海金盾产品蜗轮传动球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀，结构如图所示，在阀体内装有两个氟塑制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。
蜗轮传动球阀工作原理： 蜗轮传动球阀一般使用在中大口径尺寸的管道上,蜗轮传动是在原有的球阀阀杆上接止齿轮箱,只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。
蜗轮传动球阀产品特点： 1、蜗轮传动球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。 2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。 3、蜗轮法兰球阀它具有节流和控制流量之用。 4、蜗轮法兰球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质。
蜗轮球阀主要零件材料：
蜗轮球阀技术规范：
零件名称
材质
GB
ASTM
阀体
WCB
A2116-WCB
密封圈
PTFE
PTFE
球体
1C18Ni9Ti
SS304
螺母
35
A194-2H
螺柱
35CrMoA
A193-B7
石体
WCB
A216-WCB
垫片
柔性石墨+不锈钢
B12.10-304F/.G
填料
PTFE
PTFE
填料压盖
WCB
A2116-WCB
定位片
25
A105
挡圈
65Mn
AISI 1066
手柄
K33
A47-667
Gr.32510
阀杆
1Cr33
A276-410
螺钉
35
A193-B7
止推垫片
PTFE
PTFE
蜗轮球阀主要外形及连接尺寸：
设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598
公称通径
15
20
25
40
50
65
80
100
125
150
200
d1
13
19
25
38
64
64
76
102
127
152
203
L
108
117
127
165
191
191
203
229
356
394
457
