地铁led广告屏的运用与制作
政府的大力支持和发展下我国交通发展神速，为我们的生活提供了强大的便利条件，与此同时随着地铁的出现带动了地铁广告的兴起。

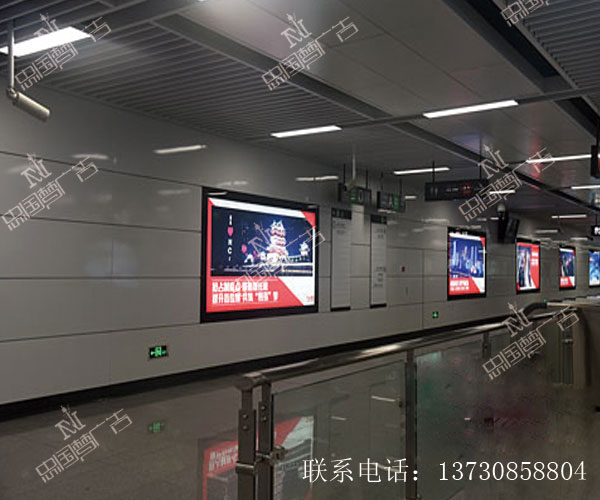

地铁人流量大，在等地铁时活跃的广告画面不仅能够使人得到短暂的放松，还能起到很好的宣传效果。地铁led广告的应用方式主要以led广告屏为主。地铁led广告屏制作原理相当复杂，成都户外广告公司给大家介绍下地铁led广告屏是怎么制作的。
1、显示单元由led显示面板和显示电路两部分组成，地铁led广告屏是由4 块点阵模块组成的16 ×64 点阵通用智能显示单元，单个显示单元全屏可以显示4 个16 ×16 点阵汉字或符号，系统中各显示单元之间采用串行通信联系，从而使得整个系统的工作协调统一。地铁led广告屏的显示电路由两个16针排线口、两个74H245 三态总线驱动器、一个74HC04D 六反相器、两个74H138 八译码器以及8 个74HC595 移位锁存器组成。控制电路核心为WINBOND 的高速单片机77E58 ，晶振频率为24 MHz.A T29C020A 为256 K 的ROM ，用于存贮16 ×16 点阵的汉字库和16 ×8 点阵的ASCII 码表。A T24C020 是基于I2 C 串行总线的EP2ROM ，其存储预设定的语句或广告内容，例如地铁站点名称、问候语等。车内温度通过单总线式数字温度传感器18b20 测量。SJA1000 和TJA1040 分别为CAN 总线控制器和收发器。
2、地铁led广告屏由单片机控制单元和显示单元两部分组成，单个显示单元可显示16 ×16 的汉字4 个，若制作生产一定尺寸的led图文显示屏系统，只要用若干智能显示单元，采用“搭积木”的方法即可实现，系统中各显示单元之间采用串行通信联系。控制单元除了负责控制显示单元和传输上位机的指令和信号外，还内嵌了单总线数字温度传感器18B20。得益于控制电路的模块设计，若对湿度测量也有要求的情况下，18b20 可升级为Dallas 公司的DS2438 和HoneywELl 公司的HIH23610 构成的模块电路。为了满足整车的通讯需要，上位机与车内的各控制单元之间采用CAN 总线方式通讯。
以上就是成都广告制作为您介绍的地铁led广告屏的运用于制作，希望大家能够有所了解。想了解更多的户外广告相关信息，请关注成都广告公司。成都广告公司在led广告招牌设计、成都广告制作、安装方面都有着丰富的经验，是户内外大型广告设计、安装、施工于一体的专业化广告安装公司。拥有一批专业的施工队伍，具有先进的制作设备与工艺完善的施工管理体制及售后服务体系。除此之外，我司业务范围还包括户内外喷绘、写真、雕刻、各种uv喷印制作、精神堡垒、精品字。如想了解更多资讯，请来电咨询13730858804，成都忠国梦广告竭诚为您服务！
