供应上海金盾气动螺纹三通球阀
上海金盾气动螺纹三通球阀概述： 公称压力：1.6~2.5MPa
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
适用温度：-20～232℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999

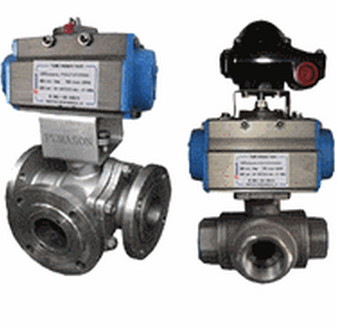

Q614F/Q615F气动内螺纹三通调节球阀–两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
气动螺纹三通球阀的附件选项： 回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源稳压、过滤、气缸加润滑油
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
备注：气缸参数请另参考所选配的气动执行器资料
气动螺纹三通球阀Q614F、Q615F工作原理： 气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，有开关两个位置+/-5°行程调节。NAMUR标准气源接口，可与电磁阀直接连接正常使用寿命可达100万次。球阀和执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。三通球阀任一通口均可用作入口而无泄露，并可根据工况需要制成L型或T型通道,使安装更加方便。双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求。在系统泄压后无需拆下整个阀体就能进行检查和维修。
三通球阀分为L型（Q614F）和T型（Q615F），L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。请根据上面的示意图结合实际工况选用Q614F或Q615F型号。
气动螺纹三通球阀的主要零部件材料：
五、三通气动球阀的主要连接尺寸： L型Q614F三通球阀的主要尺寸单位：mm
序号NO
零件名称
材质
1
接头
不锈钢CF8M/CF8
2
阀座
聚四氟乙烯PTFE
3
球体
不锈钢CF8M/CF8
4
垫片
聚四氟乙烯PTFE
5
阀体
不锈钢CF8M/CF8
6
螺栓
不锈钢CF8
7
阀杆
不锈钢CF8M/CF8
8
垫片
聚四氟乙烯PTFE
9
填料
聚四氟乙烯PTFE
10
压盖
不锈钢CF8M/CF8
11
连接支架
不锈钢CF8
12
连接套
不锈钢CF8
13
螺栓
不锈钢CF8
14
气动装置
T型Q615F三通球阀的主要尺寸单位：mm
SIZE
d
L
H
D1
B
W1
W2
h
重量WT(g)
1/2″
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
530
3/4″
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
700
1″
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
980
1 1 / 4 “
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1950
1 1 / 2 “
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2950
2″
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
4450
SIZE
d
L
H
D1
B
F
G
W1
W2
h
重量WT(g)
1/2″
12.7
75
59
126
71.0
235
37.5
22.4
35.0
10-24UNC
530
3/4″
16
85
64
126
81.5
390
42.5
22.4
35.0
10-24UNC
725
1″
20
100
80
145
102.0
505
51.5
22.4
35.0
10-24UNC
1000
1 1 / 4 “
25
115
90
145
108.5
510
57.5
25.4
38.0
10-24UNC
2000
1 1 / 2 “
32
125
96
204
121.0
580
63.0
25.4
38.1
1/4-20UNC
3000
2″
38.1
148
106
204
138.5
655
73.0
25.4
38.1
1/4-20UNC
4650
