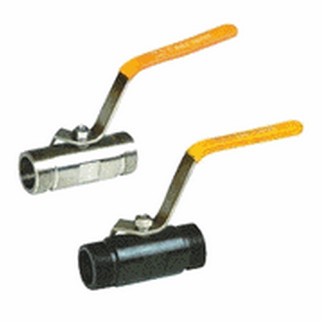

供应上海金盾Q21F广式外螺纹球阀
上海金盾产品[广式外螺纹球阀]的详细资料：
产品型号：Q21F
产品名称：广式外螺纹球阀
螺纹标准：GB196
产品特点：应用规范公称压力：1.6-6。4MPa 适用温度范围：2-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999 广式外螺纹球阀,对焊球阀.
广式外螺纹球阀结构图：
广式外螺纹球阀主要零件材料
零件名称
阀体
球体、阀杆
手柄
密封圈
垫片、填料
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C
A105、45
1Cr18/1Cr18Ni9Ti
不锈钢SS304
聚四氟乙烯PTFE
对位聚笨PPL
聚四氟乙烯PTFE
对位聚笨PPL
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P
1Cr18Ni9Ti
SS304/1Cr18Ni9Ti
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R
SS316/Cr18Ni12Mo2Ti
SS316/Cr18Ni12Mo2Ti
四、广式外螺纹球阀主要尺寸
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称直径
尺寸(mm)
d
L
L1
M
Lo
Q61对焊接头总长
6
8
85
15
20×1.5
110
166
10
10
85
16
24×1.5
110
166
15
10
85
18
30×2
110
172
20
13
90
18
36×2
110
187
25
17
100
20
42×2
110
227
32
22
120
20
52×2
150
235
40
25
135
25
60×3
150
255
50
32
140
25
72×3
150
291
