供应上海金盾FQ41F46衬氟放料球阀

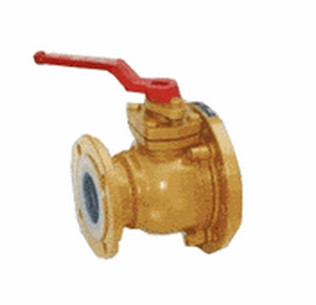

上海金盾阀门产品FQ41F46衬氟放料球阀概述： 本系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品。 其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
FQ41F46衬氟放料球阀的用途： Q41F-F系列衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件全部为氟塑料，因此可在-50℃～180℃范围内长期使用于任意浓度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。也用于精细化工、制药、化工行业的反应锅上和细软颗粒介质输送。
衬氟放料球阀的工作原理： FQ41F系列放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。 衬氟放料球阀如左图：L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。
FQ41F46衬氟放料球阀的设计特点： 放料球阀基本系列为FQ41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1、采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3、启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
放料球阀的主要外形及连接尺寸：
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
衬氟放料阀主要尺寸：
公称通径
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)
重量
DN
L
D
D1
D2
f
b
z-φd
D0
H
kg
32
140
135/160
100/130
78/115
3/3
18/20
4-φ14/4-φ18
200
130
9
40
160
145/185
110/150
85/125
3/4
18/22
4-φ18/4-φ18
230
135
15
79 标
50
170
160/205
125/170
100/140
3/4
20/24
4-φ18/4-φ18
250
140
18
80
200
195/245
160/200
130/175
4/5
22/26
4-φ18/8-φ18
300
205
35
69 标
50
170
160/230
125/190
100/140
3/4
20/24
4-φ18/8-φ14
250
140
18
80
200
195/245
160/210
130/175
4/5
22/26
4-φ18/10-φ14
300
205
35
100
280
215/280
180/240
150/210
4/5
24/28
8-φ18/8-φ23
350
230
44
