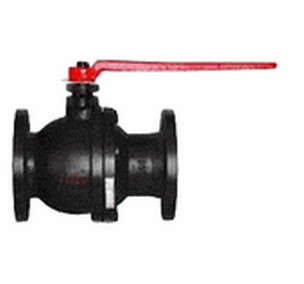

供应上海金盾灰铸铁球阀
灰铸铁球阀介绍
Q41F铸铁球阀制造标准
Q41F灰铸铁球阀性能规范：
Q41T灰铸铁球阀的主要零件材料：
Q41W灰铸铁球阀的外形尺寸和连接尺寸：
Q41F-16
上海金盾阀门有限公司产品：灰铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上，作启闭用；其最大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。如果要求管道压力在1.6Mpa以上，管道温度在150℃以上的，介质为水、汽、油品的工况下，请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列，
铸铁球阀结构图
型号
公称压力(MPa)
试验压力
工作温度( ℃ )
适用介质
强度 (水)(MPa)
密封(水)(MPa)
Q41F-16
1.6
2.4
1.8
≤150
蒸汽、水
零件名称
材料
阀体、阀盖
灰铸铁
球体
灰铸铁镀铬
密封圈
聚四氟乙稀
型号
公称通径 (mm)
尺寸(mm)
L
D
D1
D2
b-f
Z-фd
H1
D0
Q41F-10
40
165
145
110
85
16-2
4-18
97
240
50
205
160
125
100
16-2
4-18
103
240
65
222
180
145
120
18-3
4-18
150
350
80
241
195
160
135
20-3
8-18
175
400
100
305
215
180
155
20-3
8-18
187
500
125
356
245
210
185
26-3
8-18
236
600
150
394
280
240
210
28-3
8-23
256
600
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
