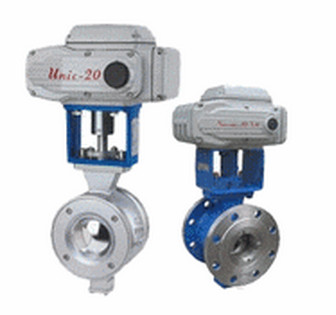

供应上海金盾电动V型调节球阀
上海金盾电动V型调节球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、ZZR、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型球阀工作原理： 电动V型调节球阀由电子式角行程执行机构和V型切断球阀组成，可直接接受工业控制仪表或计算机等输出的4-20mA.DC(2-10V.DC)信号进行阀门开度控制，具有精度高（分解度200度以上）、动作可靠使用成本低的特点。ZDRV型电子式V型球阀结构新颖、重量轻、体积小、可调比大、许用压差大、流量系数大，密封可靠使用寿命长。同时可以输出4~20mA.DC阀位反馈信号。阀座有软密封和硬密封两种，在旋转类调节阀中调节特性较好。适用于对各类气体、液体介质的调节，特别适用于含纤维、纸浆、粘稠物及含小颗粒介质的调节控制。
电动V型调节球阀产品特点：
1、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 电动V型调节球阀主要技术参数：
阀体
阀体形式
直通铸造球型阀
公称通径
DN25～400mm
公称压力
PN1.6、2.5、4.0、6.4 MPa
法兰标准
GB、JB、HG、ANSI、JIS等
连接形式
对夹式、法兰式
阀盖形式
整体式 (适用温度-45～+400℃)
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内件
阀芯形式
带V型切口的球型阀芯
流量特性
近似等百分比
执行机构
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 主要性能指标
执行器型号
DSR、3810R、DZW、HQ、PSQ
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
主要零件材料
公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
32
46
78
90
160
250
360
610
1120
1850
2950
3700
允许压差(MPa)
≤ 公称压力
动作范围
0～90°
泄露量Q
软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差
±1%
回差
±1%
死区
≤0.8%
可调范围
200：1
电动V型调节球阀主要外形及连接尺寸
1、2
底座、阀体
WCB、CF8、CF8M、CF3M
3
下轴套
铜/不锈钢
4
压圈
2Cr13、304、316、316L
5
阀座
PTFE、PPL、不锈钢
6
V型球体
WCB、CF8、CF8M、CF3M (硬化处理)
7
上阀轴
铜/不锈钢
8
阀杆
2Cr13、304、316、316L
9
填料
V型聚四氟乙烯填料、石墨填料
10
填料压套
2Cr13、304、316、316L
11
压板
WCB、CF8、CF8M、CF3M
公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L
102
102
114
124
143
165
194
213
229
243
297
338
L1
62
62
62
75
80
100
115
130
160
200
240
334
H
60
60
65
95
105
120
140
155
165
205
240
270
H1
根据所配执行机构而定
D
115
140
150
165
185
200
220
250
285
340
405
460
D1
85
100
110
125
145
160
180
210
240
295
355
410
D2
65
76
84
99
118
132
156
184
211
266
319
370
b
16
18
18
20
20
20
22
22
24
24
26
28
A
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
