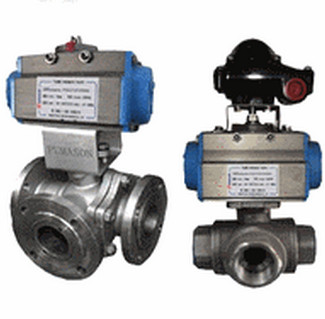

供应上海金盾Q614F、Q615F气动三通内螺纹球阀
、
气动三通内螺纹球阀产品介绍
上海金盾阀门有限公司产品气动三通内螺纹球阀主要适用于液休、气体、蒸汽等介质的配比调节与控制。气动内螺纹球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路，更加经济实惠。
Q614F、Q615F气动三通球阀主要技术参数
阀体形式
三通铸造球型阀
公称通径
DN15～50mm
公称压力
PN1.6、2.5、4.0、6.4 MPa
连接形式
螺纹式(适用于1/2"～2")
压盖型式
螺母旋紧式
密封填料
V型聚四氟乙烯填料、PPL高温密封材料
Q614F、Q615F气动球阀结构图
阀芯形式
O型球型阀芯
流量特性
快开特性
执行机构
气动三通球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
执行器型号
GT、SR、ST、AT系列单(双)作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20～+90℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
气动三通内螺纹球阀主要零件材料
气动三通内螺纹球阀主要性能
1
主阀体
铸钢、不锈钢
2
连接端
铸钢、不锈钢
3
阀座
PTFE、PPL
4
球体
2Cr13+硬化处理、304、316
5
阀杆
不锈钢
6
支架
25
7
联轴器
25
8
执行器
铸铝(根据不同执行器而定)
气动三通内螺纹球阀主要外形及连接尺寸
公称通径 DN(mm)
15
20
25
32
40
50
允许压差(MPa)
≤ 公称压力
动作范围
0～90°
泄露量Q
软密封为零泄露；金属密封符合ANSI B16.104 IV级标准
基本误差
带定位器：小于全行程的±2% (调节型)、开关型省略
回差
带定位器：小于全行程的2% (调节型)、开关型省略
公称通径
15
20
25
32
40
50
L
68
78
86
111
126
143
L1
34
39
43
55.5
63
71.5
H
19
25
37
45
70
80
H1
130
135
139
158
165
202
H2、H3
根基实际配置气动附件而定
D
140
140
140
164
164
190
D1
62
62
62
75
75
91
