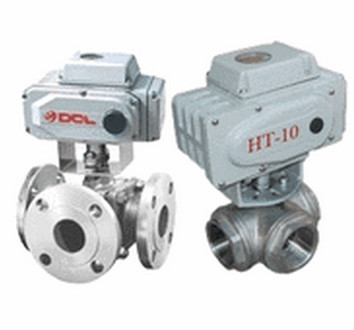

供应上海金盾Q944F、Q945F电动三通球阀
上海金盾电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。
电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。电动三通球阀工作原理：电动三通球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实现不同的组合控制。
该产品以单相交流电为力源，接来的开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的型三通可使三路正交的管道互合流作用，也可使其中两条管道连型三通流路只能连通互相正电三通球阀在结构上采用一体化结面阀座的密封型式，法兰连接少，可靠性高，设计实三通球芯分型和L型，使用寿命长，流通能力大，阻力小。球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
电动法兰三通球阀主要技术参数：阀体
阀内件
阀体形式
三通铸造球型阀
公称通径
DN15～200mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准
JIS、ANSI、GB、JB、HG等
连接形式
法兰式、螺纹式(适用于1/2"～2")
阀盖形式
整体式
压盖型式
压板压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
执行机构
阀芯形式
O型球型阀芯
流量特性
快开特性
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 阀门控制方式 电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
执行器型号
DSR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
主要性能指标
主要零件材料
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
允许压差(MPa)
≤ 公称压力
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%
电动三通球阀主要外形及连接尺寸
1
左阀体
WCB、CF8、CF8M、CF3M
2
右阀体
WCB、CF8、CF8M、CF3M
3
阀座
PEFE、PPL、304、316
4
球体
2Cr13、304、316
5
阀杆
2Cr13、304、316
6
密封填料
PTFE/柔性石墨
7
填料压盖
WCB、CF8、CF8M、CF3M
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
L
150
150
180
200
220
240
260
280
320
380
440
550
L1
75
75
90
100
110
120
130
140
160
190
220
275
H
根据所配执行机构而定
D
95
105
115
140
150
165
185
200
220
250
285
340
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
46
56
65
76
84
99
118
132
156
184
211
266
b
14
16
16
18
18
20
20
20
22
22
24
24
A、A1
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
