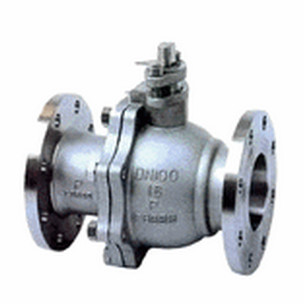

供应上海金盾Q41F手动法兰球阀
一、Q41F手动法兰球阀产品用途
上海傲创阀门有限公司生产的手动法兰球阀主要用于截断或接通介质，也可用于流体的调节与控制。选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、手动球阀特点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
三、Q41F手动球阀结构图
四、主要性能规范 Capability Criterion
设计与制造
结构长度
法兰尺寸
压力-温度
试验-检验
GB122237
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力 NominalPressure
1.6
2.5
4.0
强度试验 Shell Test
2.4
3.8
6.0
水密封试验 Water Seal Test
1.8
2.8
4.4
气密封试验 Air Seal Test
0.4-0.7
五、主要零件材料 Materials Of main Parts
阀体Body
ZG1Cr18Ni9Ti
CF8
CF3
ZG1Cr18Ni12Mo2Ti
CF8M
CF3M
球体 阀杆Ball Stem
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
阀 座Seat
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片Shim
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座Stem Seat
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料Packing
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压Gland
1Cr18Ni9Ti
304
304L
1Cr18Ni12Mo2Ti
316
316L
温度Temperature
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯PTFE+GLASS)-29℃～300℃(对位聚笨 PPL)
介质 Medium
水 蒸汽 油品
硝酸类 Nitric Acid
强氧化介质
醋酸类 Acetic Acid
尿素类 Urea
六、Q41F手动法兰球阀主要外型尺寸 Main outer Size
1.6MPa
DN
L
D
D1
D2
b
n-φd
H
D0
凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R
15
130
95
65
45
14
4-14
78
140
20
140
105
75
55
14
4-14
84
160
25
150
115
85
65
14
4-14
95
180
32
165
135
100
78
16
4-18
150
250
40
180
145
110
85
16
4-18
150
300
50
200
160
125
100
18
4-18
170
350
65
220
180
145
120
20
4-18
195
350
80
250
195
160
135
20
8-18
215
400
100
280
215
180
155
20
8-18
250
500
125
320
245
210
185
22
8-18
265
600
150
360
280
240
210
24
8-23
270
800
200
400
335
295
265
26
12-23
330
1200
2.5MPa
15
130
95
65
45
16
4-14
103
140
凸面法兰
RF
Q41F
Q41PPL
25
25P
25R
20
140
105
75
55
16
4-14
112
160
25
150
115
85
65
16
4-14
123
180
32
165
135
100
78
18
4-18
150
250
40
180
145
110
85
18
4-18
156
300
50
200
160
125
100
20
8-18
172
350
65
220
180
145
120
22
8-18
197
350
80
250
195
160
135
22
8-23
222
400
100
280
230
190
160
24
8-23
253
500
125
320
270
220
188
28
8-25
275
600
150
360
300
250
218
30
8-25
286
800
200
400
360
310
278
34
12-25
340
1200
Q41F-40C Q41F-40P Q41F-63C Q41F-63P
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
4.0MPa
DN
L
D
D1
D2
D6
b
n-φd
H
D0
凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R
15
130
95
65
45
40
16
4-14
103
140
20
140
105
75
55
51
16
4-14
112
160
25
150
115
85
65
58
16
4-14
123
160
32
180
135
100
78
66
18
4-18
150
250
40
200
145
110
85
76
18
4-18
156
250
50
220
160
125
100
88
20
4-18
172
350
65
250
180
145
120
110
22
8-18
197
350
80
280
195
160
135
121
22
8-18
222
450
100
320
230
190
160
150
24
8-23
253
450
125
400
270
220
188
176
28
8-25
275
600
150
400
300
250
218
204
30
8-25
286
800
200
550
375
320
282
260
38
12-30
340
1200
6.4MPa
15
165
105
75
55
40
18
4-14
105
140
凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R
20
190
125
90
68
51
20
4-18
125
160
25
216
135
100
78
58
22
4-18
135
250
32
229
150
110
82
66
24
4-23
150
350
40
241
165
125
95
76
24
4-23
165
350
50
292
175
135
105
88
26
4-23
175
450
65
330
200
160
130
110
28
8-23
200
450
80
356
210
170
140
121
30
8-23
210
600
100
432
250
200
168
150
32
8-25
250
700
125
508
295
240
202
176
36
8-30
295
1100
150
559
340
280
240
204
38
8-34
340
1500
