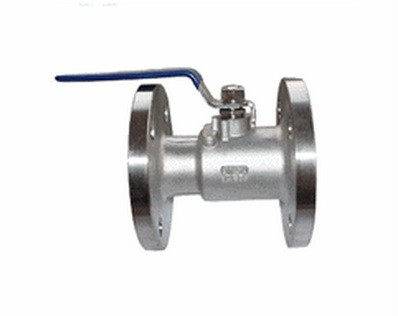

供应上海金盾Q41PPL,Q41M一体式高温球阀
上海傲创阀门产品一体式高温球阀 1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
二、技术规范
三、主要零件及材质
设计依据
国标
美标
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598
四、试验压力
序号
NO
零件名称
材质
GB
ASTM
1
阀体
WCB
A2116-WCB
2
密封圈
PTFE、RPP
PTFE、RPP
3
球体
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石体
WCB
A216-WCB
7
垫片
柔性石墨+不锈钢
B12.10-304F/.G
8
填料
PTFE
PTFE
9
填料压盖
WCB
A2116-WCB
10
定位片
25
A105
11
挡圈
65Mn
AISI 1066
12
手柄
K33
A47-667
Gr.32510
13
阀杆
1Cr33
A276-410
14
螺钉
35
A193-B7
15
止推垫片
PTFE
PTFE
压力等级
试验压力(MPa）
公称压力（PN）
磅级（Class）
壳体试验
密封试验
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0
PN1.6MPa 主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160
PN2.5MPa 主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175
PN4.0MPa 主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190
PN6.4MPa 主要连接尺寸及重量
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
8
12
14
18
28
40
65
98
140
250
