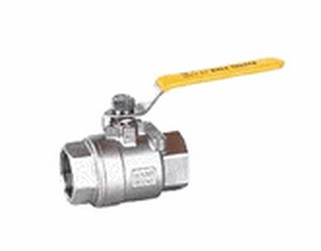

供应上海金盾Q11F内螺纹球阀
上海金盾Q11F内螺纹球阀生产的内螺纹球阀适用于水、蒸汽、油品、硝酸、醋酸等等多种介质。内螺纹球阀耐压PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。
注：三片式球阀均可带国际标准ISO支架和锁定装置。
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
Q11F内螺纹球主要分为整体式一片式球阀、二片式球阀（两段式）和三片式球阀（三段式）。
其结构对比如下图
从上图结构中的球体通径可以看出，在相同的球阀连接口径和相同的管道压力下，一片式球阀的介质通过的口径最小，通过的介质流量也就最小；二片式球阀的流体通过口径次之，三片式球阀的介质通过口径最大，它和球阀的连接口径一样大，流量当然也是最大的。可以根据实据工况要求来选用。
供应上海金盾Q11F内螺纹球阀标准
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
材料标准：（C）ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。
供应上海金盾Q11F内螺纹球阀的技术参数
上海金盾Q11F螺纹球阀的主要零件材料
公称压力
最高使用压力
试验压力（水压）
1.6MPA
120℃以下水、油、瓦斯
饱和蒸汽
阀体
阀座
1.76MPA
0.6MPA
9.5MPA
7MPA
上海金盾Q11F型一片式内螺纹球阀的主要尺寸：
适用介质
型号
阀体
球体、阀杆
手柄
密封圈
垫片、填料
水、蒸汽、油品
Q11F-16C
Q11F-25C
Q11F-40C
Q11F-64C
A105、45、WCB
1Cr18/Cr18Ni9Ti
不锈钢
SS304
聚四氟乙烯
增强聚四氟乙烯
对位聚苯
硝酸类
Q11F-16P
Q11F-25P
Q11F-40P
Q11F-64P
SS304/1Cr18Ni9Ti
SS304/1Cr18Ni9Ti
醋酸类
Q11F-16R
Q11F-25R
Q11F-40R
Q11F-64R
SS316/1Cr18Ni12Mo2Ti
SS316/1Cr18Ni12Mo2Ti
上海金盾Q11F型二片式内螺纹球阀的主要尺寸：
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
58
60
72
78
83
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
重量WT(g)
55
95
165
250
405
625
850
1400
二片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架和锁定装置
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2″
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280
重量WT(g)
225
225
390
502
850
1502
2020
3625
4700
7700
14850
Q11F型三片式内螺纹球阀的主要尺寸：
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
21/2″
3″
4″
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
85
90
112
120
145
185
210
268
H
100
100
130
130
165
165
190
190
250
250
280
E
100
100
130
130
165
165
190
190
250
250
280
重量WT(g)
400
405
640
890
1160
2195
2940
4865
7000
10700
19350
