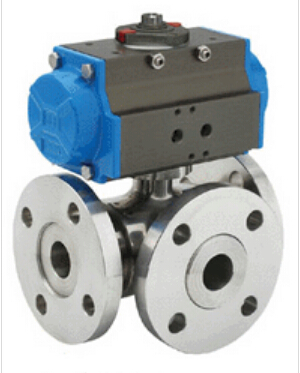

上海金盾Q644F、Q645F三通气动球阀
Q644F，Q645F三通气动球阀概述：
一、三通气动球阀结构特点和应用范围
L（T）形气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。
二、气动三通球阀主要外形尺寸及附图
上海金盾阀门制造有限公司始终以质量为本，一切为满足用户的经营理念，不断引进国外先进的新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。
公称压力
或压力级
公称通径
尺寸（mm）
mm
in
L
L1
D
D1
D2
b
z-Φd
15
130
65
95
65
45
14
4-14
20
150
75
105
75
55/58
14/16
4-14
25
160
80
115
85
65/68
14/16
4-14
32
180
90
135/140
100
78
16
4-18
PN1.6MPa
40
200
100
145/150
110
85/88
16
4-18
50
230
115
160/165
125
100/102
16/18
4-18
65
290
145
180/185
145
120/122
18
4-18
80
310
155
195/200
160
135/138
20
4-18
100
350
175
215/220
180
155/158
20
4-18
125
400
200
245/250
210
185/188
22
4-18
150
480
240
280/285
240
210/212
24/22
8-23/8-22
PN2.5MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
PN2.5MPa
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22/24
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28/26
8-25/8-26
150
480
240
300
250
218
30/28
8-25/8-26
PN4.0MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28
8-25/8-26
150
480
240
300
250
218
30
8-25/8-26
Class150
PN2.0MPa
15
1/2
130
65
89
60.5
35
-
4-15
20
3/4
150
75
98
70
43
-
4-15
25
1
160
80
108/110
79.5
51
11.5
4-15/4-16
32
11/4
180
90
117/120
89
64
13.0
4-15/4-16
40
11/2
200
100
127/130
98.5
73
14.5
4-15/4-16
50
2
230
115
152/150
120.5
92
16.0
4-19/4-20
65
21/2
290
145
178/180
139.5
105
17.5
4-19/4-20
80
3
310
155
190
152.5
127
19.5
4-19/4-20
100
4
350
175
229/230
190.5
157
24.0
8-19/4-20
125
5
400
200
254/255
216.0
186
24.0
8-22
150
6
480
240
279/280
241.5
216
25.5
8-22
JIS10K
15
130
65
95
70
52
12
4-15
20
150
75
100
75
58
14
4-15
25
160
80
125
90
70
14
4-19
32
180
90
135
100
80
16
4-19
40
200
100
140
105
85
16
4-19
50
230
115
155
120
100
16
4-19
65
290
145
175
140
120
18
4-19
80
310
155
185
150
130
18
8-19
100
350
175
210
175
155
18
8-19
125
400
200
250
210
185
20
8-23
150
480
240
280
240
215
22
8-23
