地下室抗震缝
美硕云南抗震缝参考图集：
移动
最小周期数
周期
1
热动
500
小于或等于1
2
风动
500
大于或等于140
3
地震
100 100后加
大于或等于30
大于或等于30
4
混合
400
大或等于1
5伸缩缝盖板连接装置检测结果
检测项目
检测方法
实验结果
伸缩性能
热动
方案02S29-S0
固定装置及螺丝无松动，橡胶盖板无损坏及裂开，构建物明显磨损变形
地震
综合
承载性能
盖板承载力：
板厚9.82mm
方案
02S029-S0
额定承载18.km/m.（7.5T查车通过）最大承载23.35kn/m，（9.5t查车通过板无明显变形
防水性能
水龙头喷射
方案02S029-S0
0.15mp水压喷射2min。防水胶带底面无现渗水
1. 伸缩性能试验试件链接宽度A最小距离75.7mm最大距离31.2mm。移动量55.5
2. 承载性能能试验，试件两铝合金挤型的距离宽A为101.6mm
3. 防水性能试验。试件安装连接宽度A为101.6mm
6.祖火带产品的试验施工方案
GB/T9978-1999《建筑结构件耐火性能试验方法》
7组火带检验结果总慧表
序号
检测项目
检测方法
试验结果
结论
耐火性能
完整性
方案208-2000
≥2.0h.试件背火面无穿火引燃棉垫试件，试件无垮塌
合格
绝热性
≥2.0h。试件背火面温度最高≤180摄氏度。平均温度≤140摄氏度
合格
1.铝合金型材，铝板
材质应该符合GN/T3880-1997及GB/T5237-2000要求，表面做阳极氧化处理，使其平整，光洁，尺寸变差赢符合社交要求
2止水带采用三元乙丙橡胶卷材，执行GB/18173.1标准，或采用热苏橡胶卷材，执行标准美国ASTM标准。
3组火带：符合GB/T9978标准.用双层耐火不锈钢薄膜卷材压成纹条。中间夹1790度高温以上特质耐高温硅酸铝制成，阻火带每个厂3米。耐火极限2h 3h 4h
4填缝胶：采用瑞士SIKAFLEX-151M 单组份聚氨脂密封胶
5执行美国联邦技术标准TT-S00230C.11型.A级

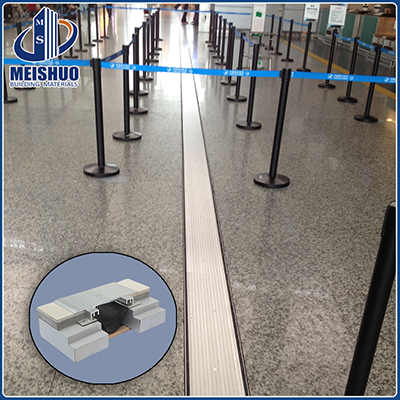

美硕云南抗震缝产品图片：
美硕云南抗震缝安装方法：
1：清理垃圾，检查缝宽是否等宽顺直
2：找平
3找平，宽带大于等于150cm高强度水泥砂浆
4：祖火带安装，安装完成，在找平层上弹黑线确定铝合金基座边线位置
5：止水带安装。止水带边线不能覆盖所弹黑线在找平层上表面及止水带下面表面刷漆止水带用角。当胶基本风干。在将止水带压在早平层面上
6安装铝合金基座
7钉螺钉。确保基座顺直在一条线上。不然当铝合金盖板上的滑干螺栓拧紧后。铝合金面板必然错位
8做好装饰层，保证装饰层与铝合金基座坐标高一直。确保铝合金基座与装饰层之间结合紧密，以防渗漏。
9：安装滑竿与盖板。其中滑杆与基座成45度放置。按比铝合金盖板上的螺栓孔。初步确定滑杆中螺丝孔位置。然后在装饰层上做标记按标记放置螺。然后在装饰层上做标记。按标记放置滑竿。在放置盖板。从一端逐一宁螺栓
10固定紧般中心螺杆。安装完毕。
1、抗震缝参考图集：04CJ01-3-1/12
2、抗震缝参考图集：苏J09-2004
3、抗震缝参考图集：11ZJ111
美硕型号：MSDSZJ
2、抗震缝适用缝宽：100mm-500mm，另外可做其他缝宽
3、抗震基座厚度：实厚1.68mm/1.76mm后 变形缝基座材质：铝合金型材基座（
材质应该符合GN/T3880-1997及GB/T5237-2000要求，表面做阳极氧化处理，使其平整，光洁，尺寸变差赢符合社交要求
）发货长度：2.5 米/根
4、变形缝中心板厚度：1实厚。1.5mm 2mm 3mm 4mm 材质：2mm厚镀锌钢板 中心板发货长 度：2.5米/块
美硕云南抗震缝变形验算方法
抗震缝变形验算
的抗震缝变形验算，其楼层内最大的弹性层间位移应符合下式要求：
式中(5.5.1)?ue≤[θe]h
△ue－多遇地震作用标准值产生的楼层内最大的弹性层间位移；计算时，除以弯曲变形
云南抗震缝伸缩盖板连接性能检测方案
1） 检测依据：参照美国材料试验学会（ASTM）标准
2） 试验方法：伸缩性能试验方法，试验安装在伸缩试验机上，伸缩缝连接装置通过伸缩试验机的权对移动，模拟建筑结构在受热动，风动地震影响导致伸缩缝连接装置产生相对移动（或建筑结构受热。风影响产生的膨胀和收缩移动）移动量根据产品设计要求进行调节，移动周期，速度按ASTM标准的规定，在试件检测是按要求进行变换
3） 委托方提供长度小于914.4样品
4） 按生产商提供产品的以下参数安装在伸缩试验机上。a.额定连接宽度101.6mm b.最大连接宽度：76.2mm c最小连接宽度：75.2mm d.试件移动量：不小于50.8m
4周期移动按ASTME1399-1997的要求进行检测。
表1周期移动的要求
