新机械（NEW MACHINE)接头
供应日本新机械（NEW MACHINE)接头 NSV型(PVC) NSV-PV-8F-V NSV-PV-10F-V
广州飞灿贸易有限公司
更多型号咨询：电话020-39231425
我司供应多种品牌和型号欢迎咨询和订购！
业务联系方式
陈小姐
电话：020-39231425 QQ：3123722419
手机：13560280892 邮箱：gzfeican@163.com
李先生：手机13924305764 QQ：3183653769 邮箱：13924305764@163.com
传真：020-39231425

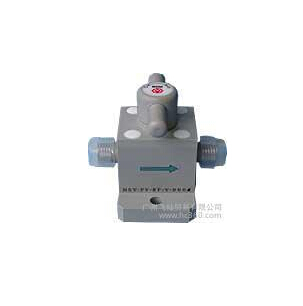

プラバルブ ＮＳＶ型（ＰＶＣ）
薬液?溶液バイオ?ケミカル業界；半導体関連プロセスライン向け
特 長
カタログ（PDF)
○
本体材質は硬質塩化ビニル（PVC）。
○
シール材質は流体（薬液?純水?エアー?ガス等）によりフッ素ゴム?エチレンプロピレンゴム等選べます。
○
小型で軽量です。
仕 様
本体材質
塩化ビニール (PVC)
最高使用圧力
0.29（3.0）
耐圧力
0.44（4.5）
使用温度範囲
5℃ ～ 60℃
接続継手
フロウエル20シリーズ
シール材質
材 質
記号
備 考
フッ素ゴム
VT-20
標 準
エチレンプロピレンゴム
EPT
準標準
※ 接続部：R?RC?60シリーズタイプの特注もお受けいます。
製品記号?寸法表
№
部 品 名
個数
材 質
1
バルブ本体
1
PVC
2
バルブ
1
PTFE
3
カバープレート
1
PVC
4
レバー
1
PVC
5
ストッパーカラー
1
PVC
6
固定ピン
1
PVC
7
リンク
2
PFA
8
ナット
2
PFA
9
バルブＯリング
1
フッ素ゴム
10
パッキン
2
フッ素ゴム
11
Ｍ４ネジ
4
SUS304
型 式
(A)
B
オリフィス径
接続チューブ径
NSV-PV-8F-V
(78)
六角14
?6
?8×?6
NSV-PV-10F-V
(85)
六角22
?8
?10×?8
NSV-PV-12F-V
(93)
六角25
?10
?12×?10
製品記号の表示方法
NSV-PV-
8F
-
①
②
①接続チューブ
8F
フロウエル２０シリーズ ?8×?6
10F
フロウエル２０シリーズ ?10×?8
12F
フロウエル２０シリーズ ?12×?10
②シール材質
VT-20
フッ素ゴム
EPT
エチレンプロピレンゴム
）
MPa (Kgf/cm2)
MPa (Kgf/cm2)
※ 仕様については別途ご相談下さい。
(㎜)
(㎜)
(㎜)
(㎜)
