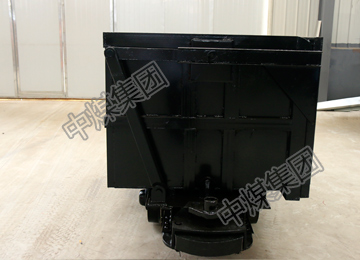

MCC1.6-6单侧曲轨侧卸式矿车是由车轮组、车架、销轴、车厢、卸载曲轨、翻卸轮、销轴、门钩、车厢门、支撑铁拉杆等部件组成。主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和涵洞等工程掘进、施工等。
1、MCC1.6-6单侧曲轨侧卸式矿车比翻斗式矿车和固定式矿车容积更大，自动平稳卸载。
2、MCC1.6-6单侧曲轨侧卸式矿车卸载空间小，一般只要5.2米长，卸载倾角仍可达到55度，有效的节省了井巷的开拓空间和缩小了硐室尺寸。
3、卸载距离短，煤仓和车场的掘进体积只有其它矿车的三分之一；
4、由于卸载曲轨是对称的，可实现侧卸式矿车的双向进行卸载。
型号：MCC1.6-6；
容积M3：1.6；
装载量Kg：4000；
轨距：600；
外形尺寸：2500*1200*1300；
轴距：800；
轮径：350；
牵引高：360；
牵引力KN：60；
卸载角.度：≥42；
|
(mm) |
320 |
320 |
320 |
320 |
320 |
430 |
500 |
|
|
卸载角度(度) |
40 |
40 |
42 |
42 |
45 |
42 |
42 |
|
|
牵引车速(km/h) |
12 |
12 |
12 |
12 |
12 |
8 |
8 |
|
|
转弯半径(m) |
8 |
10 |
10 |
12 |
12 |
15 |
15 |
|
|
联接器形式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
插销链环式 |
|
|
外 |
长(mm) |
1650 |
1900 |
2750/2500 |
3000 |
3650 |
3650 |
5000 |
|
宽(mm) |
980 |
1050 |
1200 |
1250 |
1250 |
1500 |
1800 |
|
|
高(mm) |
1050 |
1200 |
1300 |
1300 |
1300 |
1586 |
1675 |
|
