1.范围
本标准规定了FHD1.2/40X矿用本安型电磁先导阀的产品分类、技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于FHD1.2/40X矿用本安型电磁先导阀（以下简称先导阀）
2 规范性引用文件
3.1防爆型式以及标志
防爆形式：矿用本安型，防爆标志：Ex ib I Mb。
3.2工程流量1.2/min，公称压力40XMPa。

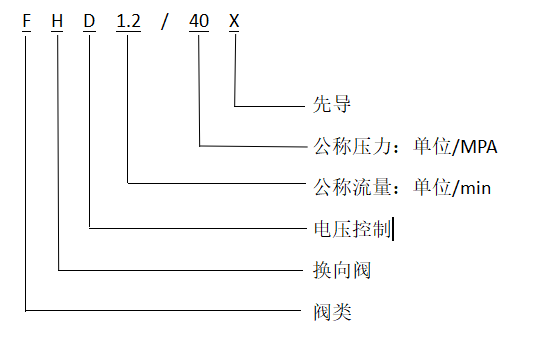

3.3型号
产品型号与定义。
3.4 额定工作电压：12V，工作电流≤225mA。
4 技术要求
4.1一般要求
先导阀应符合本标准要求，并按照规定程序批准的图样及文件制造，并应经国家防爆检验部门审查检验合格，取得防爆合格证。
4.2正常工作使用环境条件
先导阀应在下列条件下正常工作；
·工作环境温度为0℃~+40℃；
·工作介质温度为10℃~50℃；
·周围空气温度相对摄氏度不超过95%（+25℃）;
·大气压力为80kPa~106kPa;
·海拔高度不超过2000m;
·有甲烷和煤尘爆炸性混合物的矿井中；
·无破坏绝缘的腐蚀性气体的矿井中；
·无剧烈震动和冲击的地方；
·与水平安装倾斜度不超过50°；
·允许有溅水的环境中；
4.3主要功能
4.3.1先导阀阀门连续开启后，闭合各10次以上时其阀门应工作正常，换向动作灵活。
4.3.2当接通电源时，先导阀的阀门开启，当断开电源时，先导阀门闭合。
4.4结构
4.4.1手动杆操作必须灵活可靠，所有紧固件必须紧固。
4.4.2所有金属零部件必须进行防蚀处理或采用不锈蚀材料。
4.4.3零部件安装可靠，配合合理。
4.4.4外壳材质：不锈钢
4.4.5电磁铁线圈、降流板绞封在壳内。
4.5外观
4.5.1先导阀个连接部位加工光滑，无毛刺。
4.5.2先导阀的外部表面清洁、无脏物、无磕碰、无锈斑。
4.5.3铭牌、标志应完整、清晰、牢固。
4.6电气安全
4.6.1先导阀接线端子与外壳之间应能承受交流50Hz、500V，历时1min的正弦公频耐压试验，且无击穿和闪络现象，漏电流不大于5mA。
4.6.2先导阀接线端子与外壳之间的绝缘电阻常态下应不小于10MΩ，湿热试验后应不小于1.0MΩ。
4.7工作稳定性
先导阀通过电实验时间不少于2天，每日测量一次，电气性能符合4.3的要求。4.8试验方法
4.8.1环境条件
·温度为15℃~+35℃；
·相对湿度不超过45%~75%；
·气压：86kPa~106kPa;
4.8.2电源条件
除非有关标准另有规定，测试用直流电源应符合以下要求：
交流额定电压：AC127V
4.9证件齐全
煤安证、防爆证、合格证、检验报告均提供，欢迎订购！
