逆行德国进口浅海水下机器人载多通道磁测量系统
- 价 格：
面议 /
台
- 供 应 地：
- 发布公司：北京中科地联科技发展有限责任公司
- 产品型号：UW
- 品 牌：
- 发布日期：2020/4/21 14:35:40
- 联系人QQ：3458659521
详细说明
应用领域：
→检测
→制图
→精准定位
→管道检测/跟踪
→考古勘探
特征
→深度等级 300 米（根据要求提供其他等级）
→灵活的系统设置
→5x Fluxgate 磁力计 FGM3D UW 系列 per DAU
→DAU 可级联
→2xRS232,用于连接 GPS， 高度计或 AHRS
→高达 10,000 Hz 的采样率
→高达 4,000 Hz 的带宽
→24 位 ADC 分辨率
→通过以太网端口输出数据（10/100 MBit， 全双工）
Myto®MX3D UW
是一款高效的多通道系统， 用于海洋和海洋应用中的土壤结构的磁测
量。
该系统配有高分辨率的 FGM3D UW 三轴磁通门传感器， 采样率高达
10000Hz。 传感器数据由可级联数据采集单元 MX3D UW 以 24 位进行

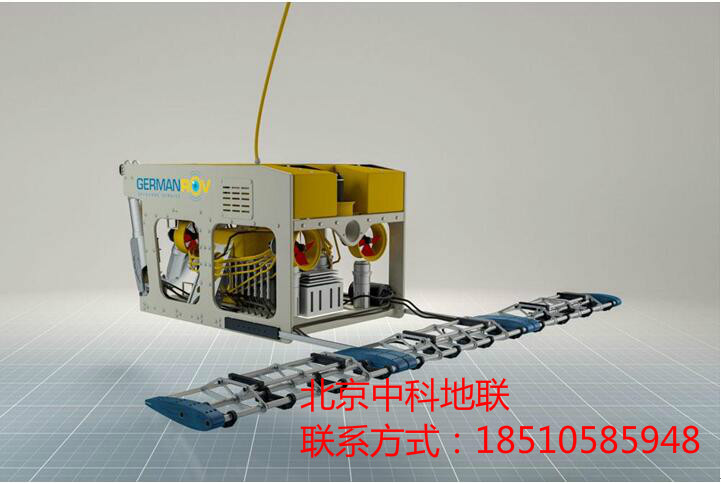

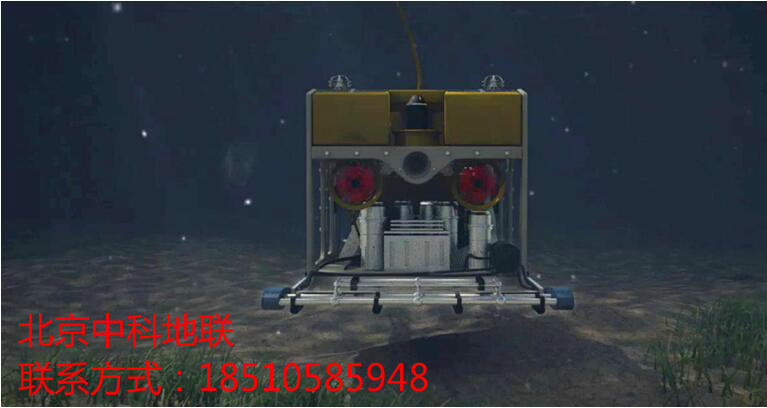

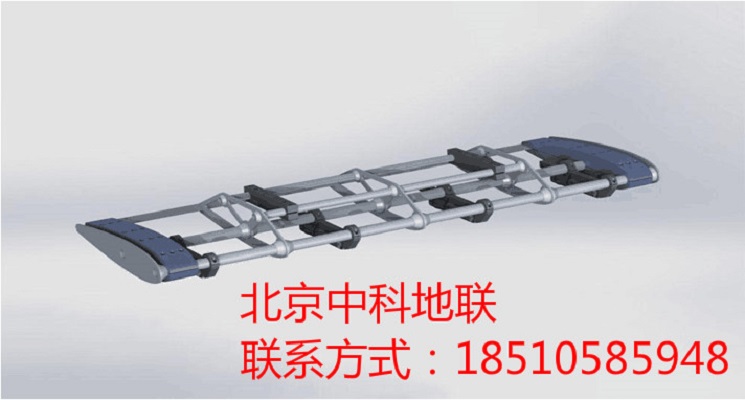

数字化， 并且允许连接五个传感器。 它还允许在 ROV 周围自由地布
置传感器用于不同的任务（扫描， 定位等） 。
具有可扩展的结构和通过 TCP/IP 输出数据， 该系统可以集成到现有基
础设施， 如船只， ROVs， AUV 或 ROVS， 基于其默认数据传输协议。
因此， MX3D UW 系统可以与各种软件解决方案一起使用 QESY、 EIVA
或者 HyPACK。
总之， 它不仅符合水下应用对精确数据采集的要求， 而且具有高度的
灵活性、 兼容性和可扩展性， 容易集成到现有的测量系统中。
MX3D UW 技术指标:
|
传感器
|
FGM3D/100 UW II
|
|
测量范围
|
±100,000 nT（可扩展）
|
|
噪声
|
<15 pTrms/√ Hz @ f = 1 Hz
|
|
带宽
|
标准 2,000 Hz , 可定制 4,000 Hz
|
|
长度
|
263 mm
|
|
直径
|
45mm
|
|
电源供应
|
±12….±15 V
|
|
电流消耗
|
± 26 mA
|
|
至 MX3D UW 电缆长度
|
0.5 to 100 m
|
|
重量（空气/水/盐水）
|
444 g/188 g/182 g
|
|
数据采集
|
MX3D UW DAU
|
|
传感器数量
|
每个数字转换器可级联 1 至 5 个传感器
|
|
AUX 传感器数量
|
2 个（串行， PS、 高度计、 AHRS 等）
|
|
采样率范围
|
200 Hz to 10,000 Hz （可扩展）
|
|
分辨率（ADC）
|
24 位
|
|
输入
|
15x 模拟通道, 1x RS232
|
|
输出
|
10/100 mBits/s, （full duplex） 全双工
|
|
启动电流
|
2.5 A（限制）
|
|
电源供应
|
10…32 VDC
|
|
电流消耗（200 赫兹采样率）
|
最大 10 W（包括 5 个传感器）
|
|
以太网电缆长度
|
最长 100 m (min. Cat6), 通过 DSL modem 扩展
|
|
带宽要求
|
约 750 kbit/s （5 个传感器， 1000Hz 采样率）
|
|
连接器
|
传感器： Subconn MCBH8F
Voltage/LAN： DBH13M
|
|
尺寸
|
直径： 98 毫米， 长度（W/O 连接器） ： 324 毫米，
体积： 1694 升
|
|
重量（空气/水/盐水）
|
2,949.4 g /1,250 g/1,210 g
|
